מנורת לילה י.ו בהתהוות


י.ו יקירי, התחלתי לעבוד על מנורת הלילה עשויית המהגוני שלך.

היום יום ד' 12/7/11

מה עשיתי היום?
1. חיתוך עץ מהגוני בקוטר 20 ס"מ עבור הבסיס
2. חיתוך 2 בסיסים כי נבנה 2 מנורות לילה...
3. קידוח חור בבסיס עבור תותב עמודון קוני
4. התחלת חריטת בסיס
5. התחלת חריטת תותב מקשר בין העמודון הקוני לבסיס
6. הדבקת תותב לעמודון והתחלת חריטה


חיתוך לוח


שירטוט אלכסונים למציאת מרכז הלוח

סימון מעגל במחוגת עוקצים


מתכוננים לניסור

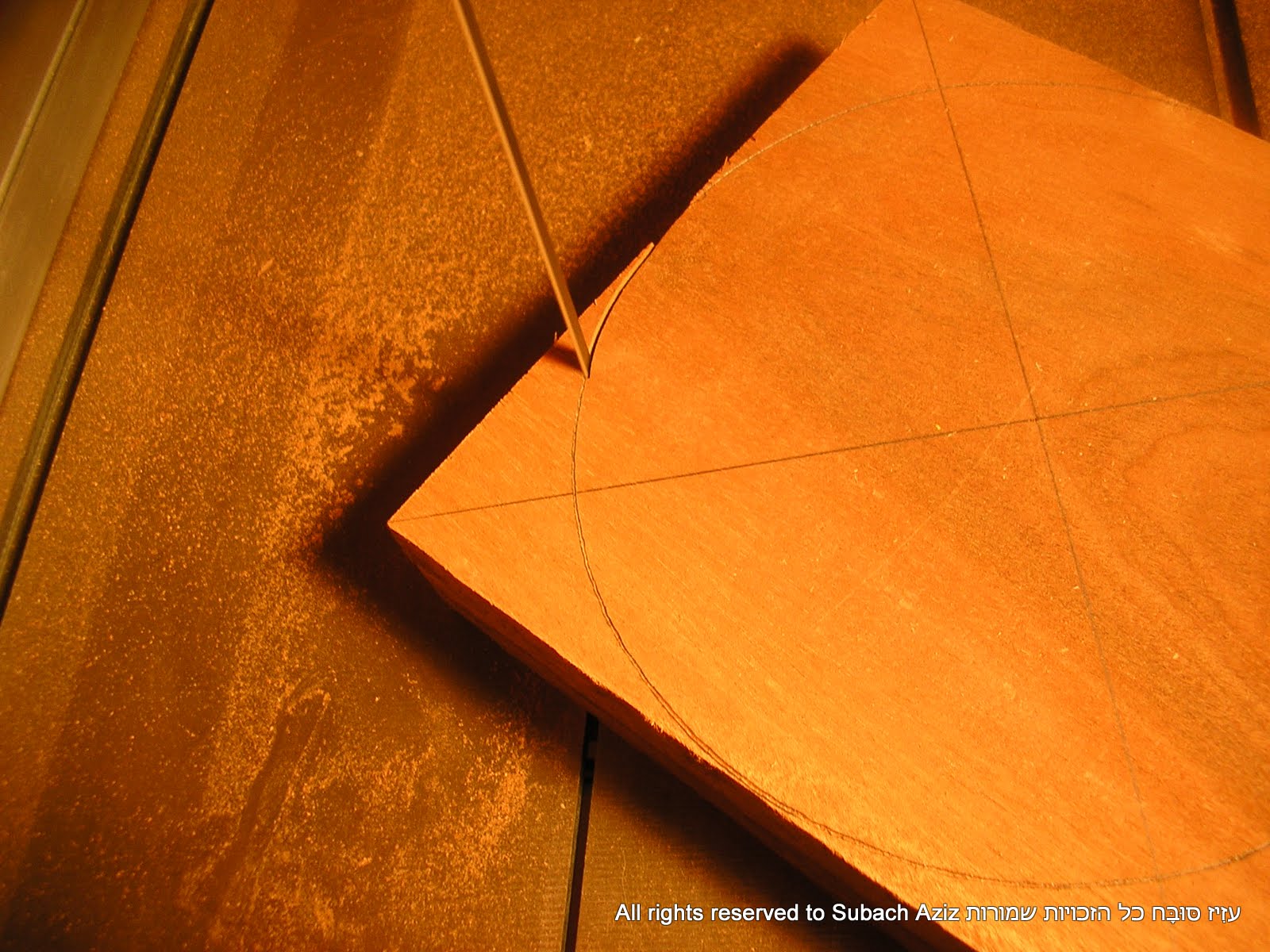

ניסור במסור סרט
יש לנו לוח עץ עגול שישמש בסיס למנורה של י.ו..אבל..צריך להכין אותו לתפקיד...
על המחרטה - כבר עשיתי חור לתותב העמודון




הכנת התותב


התותב על הבסיס


העמודון והתותב מודבקים והם על המחרטה..

החלקת התותב והתאמות קטנות
היום יום ה' 8-12-11
אז מה קרה היום?
1. העמודון נחרט ועכשיו הוא חרוט...
2. הבסיס והעמודון מורקו מירוק ראשוני והורכבו יחד - ללא הדבקה (וככה זה ישאר - לא מדביקים כדי שאפשר תמיד יהיה לפרק לצרכי תחזוקה, תיקונים או סתם לסובב בנוחות).
3. נחרטה תעלה בבסיס למעבר החוט בתוך צינור חשמל מתאים.




העמודון הפך לקונוס והוא יושב יפה בתוך הבסיס

מירוק בשמן טיק


העמודון והתותב

ממורק...

עוד מבט

הכנת הבסיס לכרסום תעלה - הלוח העגול על שולחן הכרסום שלי

בניית לחצני צד משאריות מנוסרות של הבסיס - בטוח יתאים במידה..

הבסיס נעול במקומו..

להב הכרסום (ראוטר) מכרסם תעלה
עוד מבט...


צינור תואם שקוע בתעלה ומוכן לקליטת חוט החשמל של המנורה



עוד מבט...



סיימתי שלב


זהו.... מחר יום שישי ולא עובדים בסדנה ונחזור לעניינים ביום א' אם יהיה זמן..



היום יום ב' 12-12-11 וקידמתי את בניית האהיל
1. בניתי ג'יג לחיתוכים של 30 מעלות על המסור (למעשה את הג'יג בניתי אתמול...)
2. הכנתי שבלונה מדיקט 8 מ"מ לביצוע החיתוכים מאוחר יותר במסור סרט.
הג'יג לחיתוכי זווית על השולחן מסור. אתמול זה כל מה שעשיתי בסדנה כי בלי הג'יג לא אוכל לבנות מנורה שהאהי שלה עם בסיס משושה - הרבה זוויות 30 ו 60 מעלות....

הסרגל מכוון ל 30 מעלות

בניתי בסיס לאהיל - משושה..



בניתי שבלונה לדיוק חישובי הגובה.. שישמש גם לאהיל הבא...

מסור הסרט מכוון ל 30 מעלות

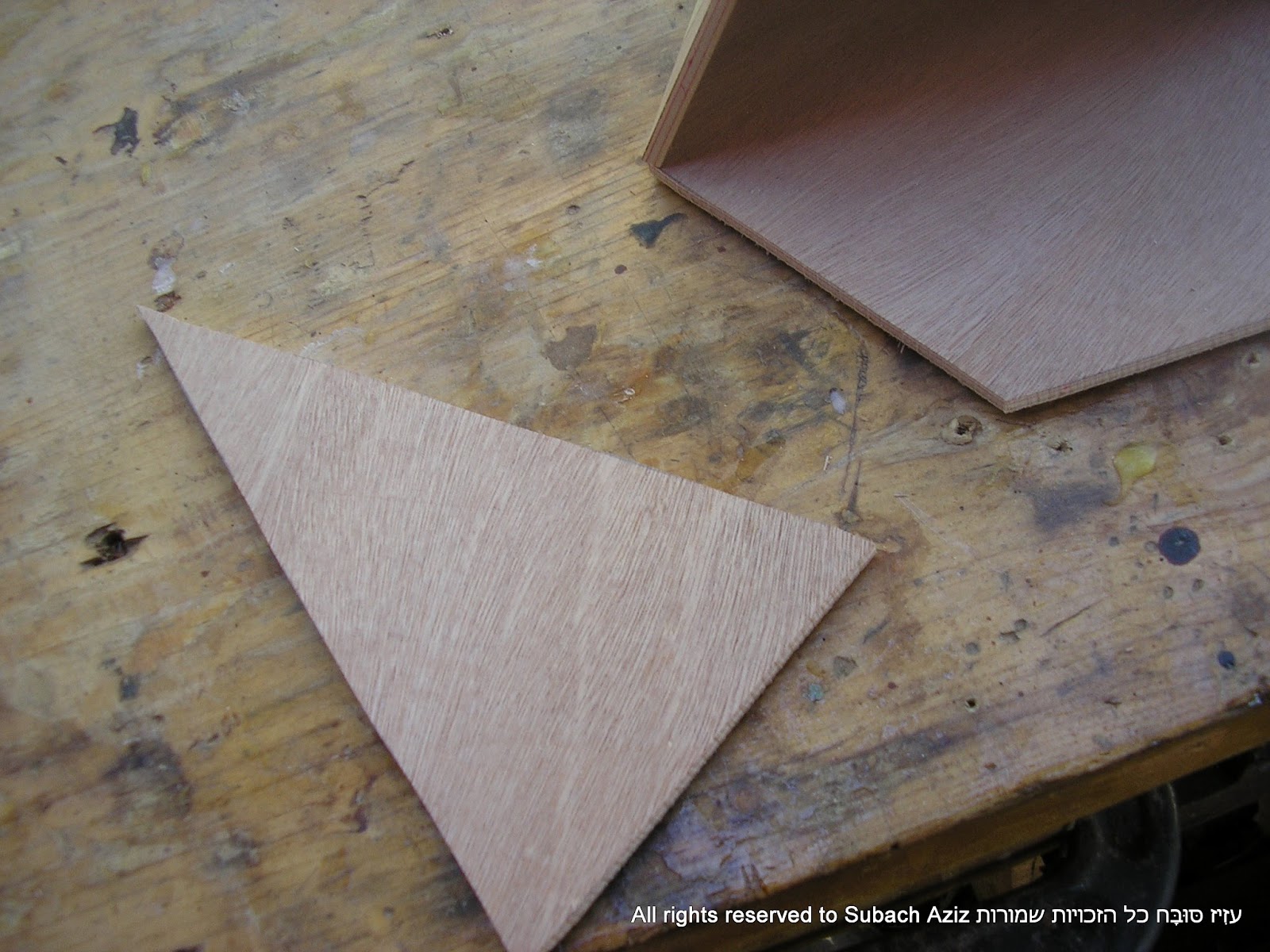

הכנת משולשים


חותכים לכל משולש שפות של 30 מעלות..שני אהילים, 12 משולשים, 36 חיתוכי שפה



השבלונה

בדיקת התאמת המשולשים זה לזה ולבסיס...נראה טוב..

שירטוט קו פנימי לצוך חיתוך החלק הפנימי של המשולשים כי אור לא עובר יפה דרך עץ. בסוף נדביק על הפתחים נייר אורז או נשים זכוכית חלבית

קידוח חורים לצורך הכנת המשולש לעבודה במסור נימה

המשולשים על מסור הנימה

עוד מבט..

בדיקות התאמה קלות..יהיה הרבה שיוף אחר כך...


בפעם הבאה - חיתוך המשולשים ושיופם (לא מחר כי מחר אני מלמד כל היום)..ולי.ו : "יקירי, אתה מוזמן להצטרף לאתר זה כקורא מן המניין..."

היום יום ג' 13-12-11
מה קרה היום? המון דברים:
1. שני  האהילים עברו הדבקה
2. הבסיס השני עבר חריטה, כירסום וקידוח
3. התחלת חריטת העמודון השני
שיוף המשולשים מצדם הפנימי

השיוף הפנימי נעשה בעזרת שפדל עזרה ראשונה שהודבק עליו נייר זכוכית מהמלטשת - יעיל מאוד!!


שיוף פני השטח במלטשת בנייר 120

עוד מבט..

שיוף משושה הבסיס שהרי נבנית כאן פירמידה משושה..

האהיל מודבק בדבק אפוקסי שקוף כדי לקבל התמזגות עם הלכה אחר כך..


הכל יחד  - המנורה הולכת ונבנית..

מבט מקרוב  - יהיה הרבה לשייף...

הדבקת תומך תחתון לבסיס המשושה

חריטת בסיס נוסף עבור המנורה השנייה - הידיים בצילום לא שלי...


עוד מבט..הידיים האילו של י. הפועלת היפנית שלי.....

חריטת העמודון השני


עוד מבט
מה נשאר לעשות?
1. חריטת העמודון השני,
2.שיוף של הבסיס והעמודון יחד על המחרטה,
3.יציקת אפוקסי לחיבורים של הפירמידות המשושות הבונות את האהילים לצורך חיזוק החיבורים לפני שיוף,
4.שיוף האהילים,
5.הרכבת זכוכיות חלביות באהילים או לחלופין הדבקת נייר אורז מוטבע,
6.הרכבת צירים בין האהיל לבסיס המשושה,
7.צביעה בלכה דו רכיבית,
8.חבור חשמל ו..זהו אולי..

היום יום ד' 14-12-11

מה עשיתי היום? לא מעט בהתחשב בכמות הזמן שהיתה לי..
1. חריטת העמודון השני, שיוף ושמן טיק.
2.שיוף של הבסיס והעמודון יחד על המחרטה וכמובן, התאמת תותב העמודון למקומו בבסיס.
3.יציקת אפוקסי לחיבורים של הפירמידות המשושות הבונות את האהילים לצורך חיזוק החיבורים לפני שיוף.
4.שיוף האהילים.
5. קיטום הפירמידה המהווה את האהיל במסור סרט ועכשיו האהילים מהווים פירמידה קטומה.

סרט דביק לפני יציקת אפוקסי לחיזוק החיבורים

אפוקסי שקוף בחיבורים

שיוף מחדש להסרת כתמי דבק אפוקסי

שתי מנורות לילה דומות אבל שונות..כאילו מוכן אבל עוד יש עבודה לבצע..


עוד מבט

בפעם הבאה שמן טיק וחיפוש נייר אורז לפתחים המשושלשים שבאהילים. כמו כן יצירת חיבור בין האהיל לבסיס המשושה של הפירמידה - חשבתי בהתחלה על צירים אבל זה לא יעבוד צריך רעיון אחר עדין יותר. הצירים הכי קטנים שמצאתי (ציר לקופסת תכשיטים..) גס מדי לאהיל דק  כזה, אז, צריך לחשוב..
אבל, היות ולי.ו לא אצה הדרך ולי יש סבלנות אחשוב כבר על משהו..

היום יום א' 18-12-11
היום צבעתי 5 שכבות לכה דו רכיבית מדוללת והרכבתי את המנורה על כל חלקיה למעט נייר האורז שאין לי זמן ללכת לקנותו...
והנה עוללות היום:
הבסיסים רוחצים בלכה פוליאוריטנית דו רכיבית מדוללת מאוד (53%)

האהילים מורמים לאוויר בעזרת קליבות זווית גם רחוצים בלכה..

העמודון ובסיס האהיל


דולקת המנורה בסלון שלי...איזה יופי

שתי מנורות דולקות בסלון...

עכשיו י.ו. חושב לתומו כי בא הקץ על מה שסנט אכזופרי כינה : "ייסורי התקווה" ..אבל, י.ו. טועה כי לא קצו ייסורי תקוותו..עוד נשאר הרבה מה לעשות:
1. לשייף את הלכה בנייר 400 ולצבוע מחדש (כשיהיה לי זמן..אולי שבוע הבא..)
2. לשייף את הלכה בנייר 400 ולצבוע מחדש...
3. לשייף את הלכה בנייר 400 ולצבוע מחדש...
4. אם הצבע יהיה לטעמי אז להדביק נייר אורז
5. למסור


היום יום ב' 19-12-11
אז היום אולי סיימתי מחר מחרתיים אהיה בטוח יותר..


שיוף לפני שכבת לכה מס' 6 -7

הנחת החלקים הצבועים לייבוש
אהיל מתייבש




הדבקת טרפז נייר ממוחזר

טרפז נייר ממוחזר חתוך

חיתוך הטרפז בסכין

הנייר מודבק במקומו באהיל


הכל מורכב ומתייבש לאיטו

המנורה דולקת..

עוד מבט...

עוד מבט כללי יותר

שתי מנורות דולקות י.ו יקירי
