עמודי חופה של דקלה

27-5-12
והנה אנחנו מתחילים פרויקט חדש עמודי חופה עבור דקלה ג'ורג' שהיא מארגנת חתונות.
28-5-12
יום ב'
היום קנינו עץ מייפל וחתכנו אותו ליחידות עבודה וכמובן כיוונון מכשירים.
חלק מהכוונון הוא יצירת דגמים מעץ זול של חלקי העמוד
הכנת מחרטת הספירלות ליצירת דגמים ראשוניים



זהו להיום, להתראות מחר בבוקר


29-5-12
יום ג'
היום היה קשה ומתסכל.
רון שותפי לניסורים חלה והלך הביתה לשכב. השבלונה שהכנתי הייתה גרועה, מוביל ההעתקה שהרכבתי חרג מהשבלונה כי השבלונה הייתה צרה מדי (17 מ"מ) ואולי הוא זקוק לגלגל.
למזלי..הכל נעשה על חומר פשוט וזול (עץ אורן 10X10) לצורך יצירת דגם בסיסי. אז המשכתי לעבוד ו..
תיקנתי את השבלונה, החלפתי את המוביל ועשיתי המון חישובים. מחר ננסה שוב - אם רון יבריא אז יחד ואם לא..אעבוד לבד ואקווה שיבריא מהר.
יישור גוש העץ על מחרטת הספירלות - דווקא זה הלך מצויין

הגוש מיושר ומוכן לעבודה

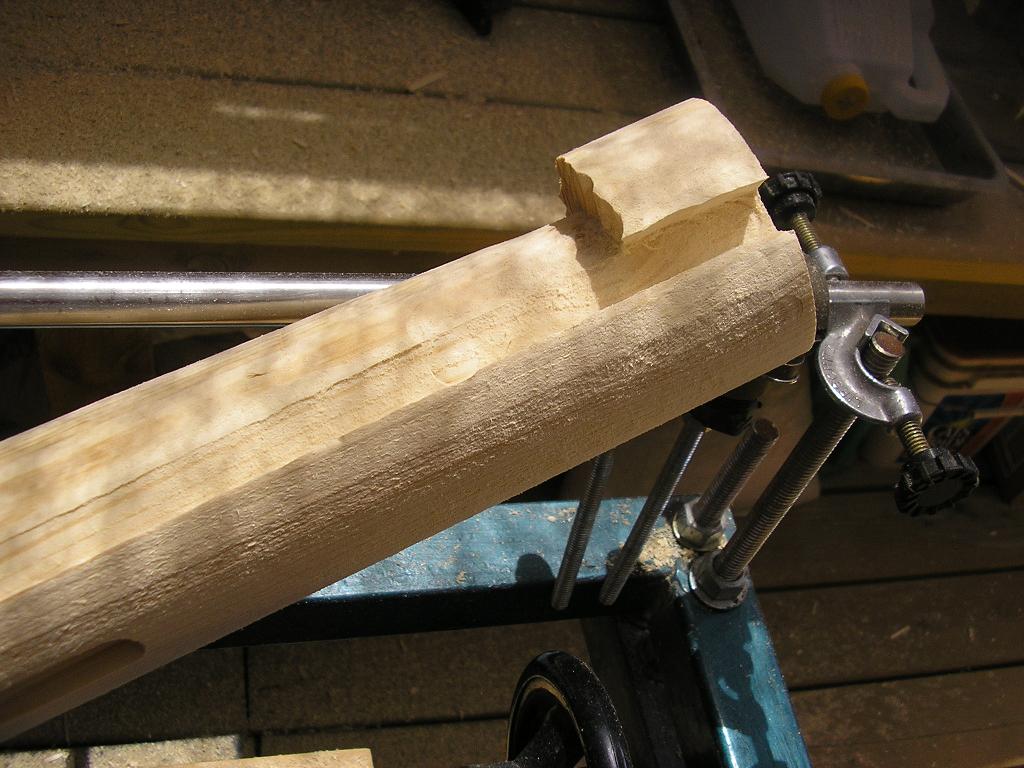

המוביל חרג מהשבלונה והעץ כורסם מחוץ לשבלונה וכמובן כל המאמץ ירד לטמיון...

עוד מבט עצוב..

עץ אורן הרוס..

שבלונה מזופתת מובילה לכרסום גרוע
 טוב... גם מחר יום עבודה ואנסה מחדש..


30-5-12
היום הכל הלך הרבה יותר טוב, עכשיו דקלה צריכה להגיד אם הבסיס נראה לה. הדגם שנעשה עכשיו הוא בסיס העמוד, הוא רחב יותר, ייצוגי יותר, כבד יותר ונמצא סמוך לקרקע או ממש עליה. במידה ונעשה בסיסים קבועים לקיבוע העמוד אז זהו החלק שיכנס לתוך הבסיס, ובאמת אפשר לראות את התותב בחלקו התחתון הרחב יותר. דגם זה נקרא "פמוט"
גוש עץ אורן מס' 3 שאני מנסה ליצור ממנו את הדגם המבוקש לפני העבודה במייפל על מחרטת ספירלות

זה הצליח...

ככה זה נראה - אפשר כמובן להוסיף אחר כך קישוטים עיטורים וספירלות

עוד מבט


עכשיו דקלה הכדור אצלך - עלייך לאשר את העיצוב
מחר הקצעת מייפל והכנה להדבקות


31-5-12
יום ה'


היום עשינו הקצעות וניסורים למידה לפני הדבקות
עץ מייפל בדרכו לתוך המקצוע

הלוח מוקצע אבל יש עוד הרבה לוחות...

מייפל לאחר הקצעה

עוד מבט..

עוד מבט...

מנסרים את הלוח לקורות אותם נדביק אחר כך

המון נסורת....

ומקציעים ו..כך עובר לו כל היום - ניסורים והקצעות..
זהו עד שבוע הבא..


2-6-12 יום שבת
אמנם היום שבת..אבל.. החלטתי להדביק שני לוחות יחד כדי לקבל את הקורה ממנה נחרוט את העמוד, כך שיהיה לנו מושג מדוייק על העומד בפנינו ביום א' הקרוב. מה שהעסיק אותי בין היתר הייתה השאלה: כמה שפופרות אפוקסי נצטרך להדבקה של עמוד אחד? ואכן עכשיו אני יודע ש 2 שפופרות (זה לא זול כי כל שפופרת עולה 16 ש"ח לפני מע"מ).
מתכוננים להדבקה - הקליבות מסודרות ומכווננות, הדבק מוכן

הכנה - הלוחות מתאימים זה לזה..

ההדבקה נעשית באפוקסי שקוף בקליבות D עם הידוק/יישור ובעוצמה רבה

האפוקסי העודף נלחץ החוצה בתפר ההדבקה - סימן שההדבקה חזקה וישרה


הקורה על המחרטה עם חריטת ניסיון קלה - לא רע

מבט מקרוב
זהו..ביום א' יהיה מה לעשות ואילו המשימות למחר:
1. ניסור הלוחות שלא הספקנו לנסר
2.הדבקה של הלוחות המנוסרים

3. חריטת איזון במחרטה לפני מחרטת ספירלות
אז נתראה ביום א'...


3-6-12
יום א'
מה קרה היום?
1. הקצענו את כל עץ המייפל שהיה לנו (צריך עוד עץ אבל במחסן העצים אין מייפל בינתיים..)
2. ניסרנו את כל העץ המוקצע לקורות 10X10.
3. בצענו הדבקות (חסר עוד הדבקה אחת לשלב הזה).
4. חרטנו קורה לגליל
5. הקורה עלתה על מחרטת ספירלות שכרגע מתפקדת כמכונת שבלונות ובצענו חריטה לפי שבלונה שמקובלת על דקלה.

הקצעה לפני ניסור לקורות


ניסור לקורות



ועוד ניסורים..

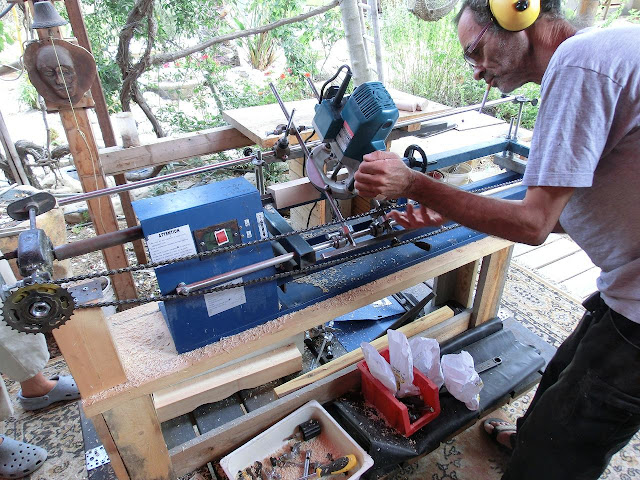

חריטה על מחרטת הספירלות שלנו


ניסור לקורות



הדבקה




חריטת הקורה לפני מחרטת ספירלות ושבלונה


חריטה לפי שבלונה במחרטת ספירלות
וחורטים לאט לאט..


עכשיו העמוד החרוט עוזב את מכונת הספירלות וחוזר לגימור על המחרטה. עוד ארבעה עמודים לביצוע השלב. מחר נמשיך באותו האופן: הדבקות, חריטה, חריטה לפי שבלונה וגימור ראשוני, כך נקבל ארבעה עמודים תואמים עליהם נרכיב עוד ארבעה עמודים תואמים וכך הלאה..בסבלנות..


4-6-12
יום ב'
היום בצענו הדבקה, וחרטנו גליל נוסף וכבר יש שני עמודים מוכנים. כמו כן, נסענו לקנות תבריגי 1/2" בעזרתם נחבר את העמודים מאוחר יותר. אין תמונות וסרטונים כי זו למעשה חזרה מדויקת על מה שעשינו אתמול, אנחנו רק מעדכנים את דקלה.
מחר נמשיך לחרוט ואני מקווה שנסיים את עמודי הבסיס עד סוף השבוע. יום טוב.


5-6-12
יום ג'
היום סיימנו לחרוט את כל 4 עמודי הבסיס ועכשיו יש לבצע גימורים והרכבות של תבריג 1/2".

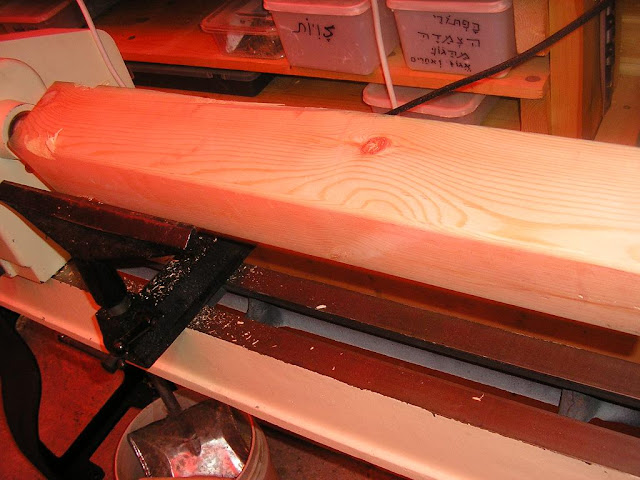

קורה מס' 4 על המחרטה לפני איזון ועיגול


קורה מעוגל הולכת למחרטת ספירלות

חריטה לצורך העגלת הקורה

התחלת העגלת פינות

מחרטת ספירלות בהעתקה מהשבלונה לקורה

כמעט גמור..

קורה מס' 4 מוכנה לחזור למחרטה הרגילה ולמעשה היא עכשיו עמוד בסיס מס' 4...





כירסום....
חריטה
עוד מבט..


זהו להיום..מחר נחרוט את 4 העמודים שיצרנו ונכין אותם לגימור ולקידוח לצורך הרכבת התבריגים - זה יהיה מסובך אז נעשה זאת בזהירות..


6-6-12
יום ד'
אז מה קרה היום? די הרבה..
1. סיימנו לחרוט את 4 עמודי הבסיס חריטה ראשונית לפני גימורים.
2. קדחנו שני עמודים לקוטר 1/2" והשחלנו תבריגים לתוכם.
וזה לקח הרבה זמן בעיקר הקידוח.. מסתבר שלקדוח 70 ס"מ בדייקנות זה קשה ואטי.









העמוד מוכן לקידוח









עמוד קדוח מקבל תבריג 1/2"


7-6-12
יום ה'
היום סיימנו לקדוח את כל 4 עמודי הבסיס, אין תמונות כי הכל זה חזרה על מה שעשינו אתמול. נגמרו לנו מוטות תבריג 1/2" וצריך לבצע קנייה עבור המשך העבודה.
עד כאן השקענו 41 שעות עבודה בערך.
בשבוע הבא:
1. קניית תבריגים ואומים עבור כל הפרוייקט.
2. השחלת התבריגים בעמודי הבסיס.
3. יצירת שבלונה ל 4 עמודי ההמשך ומבחן על עץ אורן זול.
4. הדבקת קורות.
5. העגלה על המחרטה.
6. חריטת העמודים על מחרטת ספירלות.
7. חריטת העמודים ואיזון על המחרטה הרגילה.
8. קידוח 1/2" של 4 עמודי ההמשך.
9. הרכבה בסיסית.
10. הדבקת אומים לעמודים.


אז להתראות בשבוע הבא
11-6-12
יום ב'
היום ישבנו עם דקלה לצורך תיאום צפיות בתחום העיצוב, היה כיף, שתינו קפה והעלינו רעיונות.


וגם בצענו הדבקות נוספות של העמודים הבאים...




12-6-12
יום ג'
היום חרטנו את עמודוני ההמשך שהם באורך 30 ס"מ ויתווספו לעמודי הבסיס.

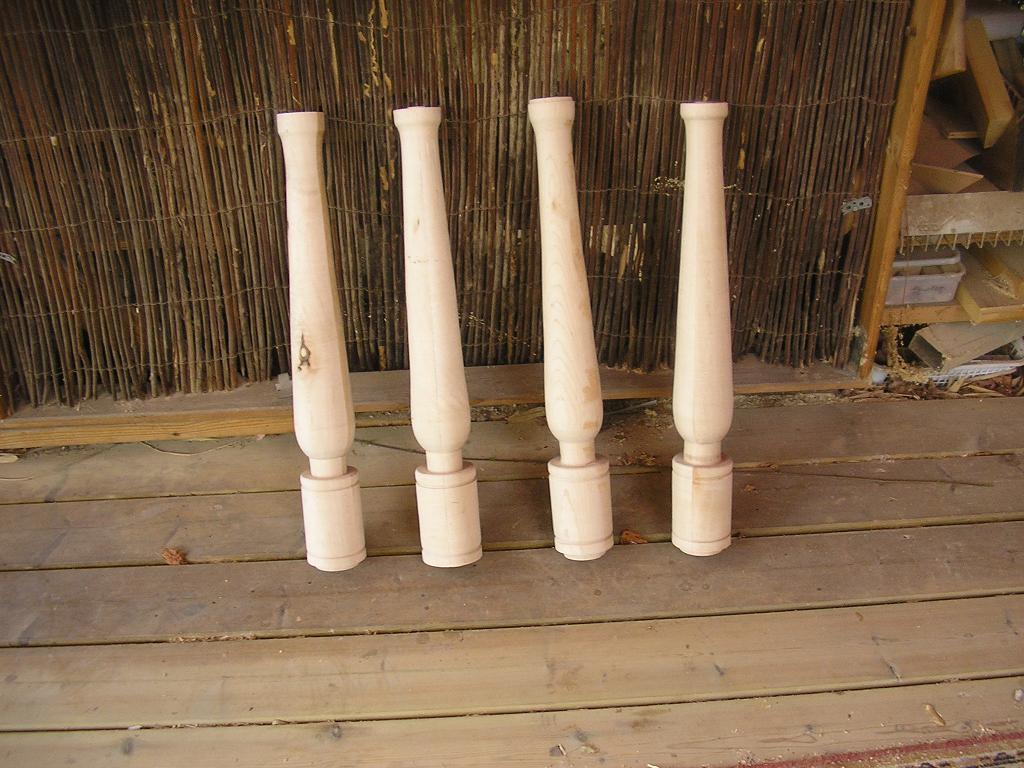

4 עמודי הבסיס חרוטים וקדוחים..מוכנים לקבל את הקומה הבאה..

עוד מבט

חריטה לפי שבלונה של העמודונים על מחרטת ספירלות - המון נסורת...

המון נסורת...

העמודונים לפני גימור ועיצוב מסיים על המחרטה שלנו

מחרטת הספירלות בפעולה


חורטים..
מחר נסיים לחרוט ולקדוח את השלב הנוכחי ולאחר מכן נחרוט ספירלות על שתי הקומות
להתראות מחר


13-6-12
יום ד'
היום חרטנו ספירלה ניסיונית על עמודון מעץ אורן, רק כדי לראות שזה בסדר ולקבל אישור מדקלה שזה מה שהיא רוצה באמת. לאחר מכן המשכנו לחרוט את העמודונים של הקומה הבאה וכמובן לקדוח אותם וכך לנסות לסיים את השלב הנוכחי שבסופו נקבל עמוד של 60 ס"מ + עמודון של 30 ס"מ. לאחר מכן כל החריטות יהיו ללא הדבקות היות והקוטר מכאן ואילך מצטמצם ל5 ס"מ.


























עמודון שלב 2 באורך 30 ס"מ עם ספירלה. עשוי אורן להדגמה בלבד..


14-6-12
יום ה'
היו עשינו ספירלות ועדיין לא סיימנו, זה דורש דיוק, לאט לאט. סיימנו לחרוט 4 ספירלות חלולות.


חריטת ספירלות - מבט כללי

חריטת ספירלות בעמודון מייפל 30 ס"מ
מלבד כל אילו, נסענו לקנות תבריגי 1/2" באורך 2 מ' כפי שרואים בסרטון.
להתראות ביום א' בשבוע הבא.


17-6-12
יום א'
היום עסקנו בהתאמה בין עמוד הבסיס לעמודון ההמשך. דורש זהירות ודיוק...אבל, פרט זה יקבע אם עמוד החופה יראה כיחידה רגולרית אחת או לא - לכן, השקענו את הדיוק הדרוש.






עמוד הבסיס ועמודון ההמשך כיחידה אחת

18-6-12
יום ב'
היום חרטנו בזהירות גדולה ספירלות על כל עמודי הבסיס




חריטת התפר בין העמודים

עמוד בסיס עם חריטת ספירלה ומעליו עמודון ספירלי

עמודי חופה בהתהוות

חורטים את השלב הבא
זהו.. עד מחר שאז חורטים את השלבים הבאים


19-6-12
יום ג'
היום התחלנו לעבוד על עמודי ההמשך. קוטר העמודים הממשיכים מעל עמודון הספירלה החלול הוא 5 ס"מ והם קדוחים עבור תבריג 1/2 אינץ'. קידוח כה ארות בעמוד כה דק לוקח המון זמן, אבל, השלמנו את החלקים לעמוד חופה אחד..


חתכנו חומר של 5X5 ס"מ והעלינו על המחרטה


מתחיל להיראות..החלקים לעמוד אחד כבר מוכנים, אבל תהיה המון עבודה לחרוט את ההתאמות בין העמודונים ובצע שם גימורים.


היום פצעתי את ידי - לא כיף..
מחר ממשיכים לחרוט את עמודי ההמשך..עד שיהיו לנו כל החלקים קדוחים ומעוגלים בסיסית עבור כל 4 עמודי החופה. אחר כך יהיה לחרוט חיבור לרימון שבקצה העמוד..לאט לאט...


20-6-12
יום ד'



אני חורט את עמודוני ההמשך

וחורט...

מתקבל גליל בקוטר 4.5 אותו יש לחרוט שוב על מחרטה רגילה


אדר חורט את הגליל שהכנתי קודם על המחרטה..ובכישרון גדול

מוכשר הילד הזה..

מחליק אותו..

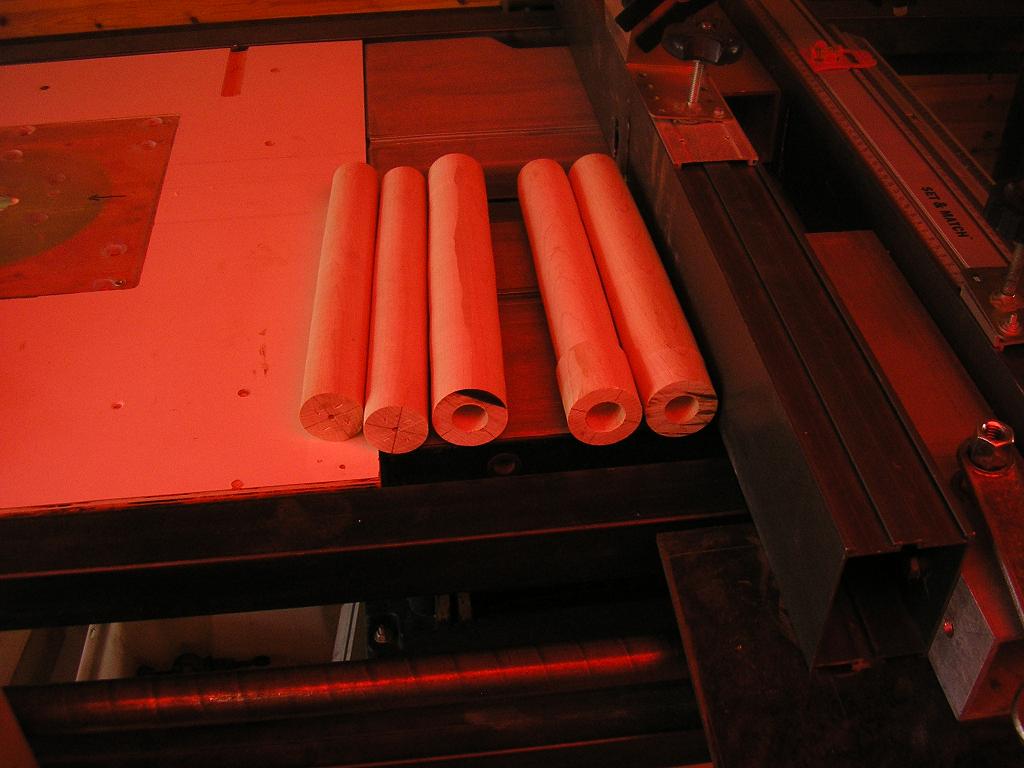

הגלילים מצטברים ונקדחים וכך הופכים לעמודדונים שניתן להרכיבם יחד לעמוד ארוך

עכשיו רון חורט על מחרטת הספירלות בזמן שאני ואדר קודחים את הגלילים לאורכם


מתקבל עמוד חופה באורך 2 מטרים ועשרים - את עשרים הסנטימטרים האחרונים נוסיף כשנסיים

המעברים בין העמודונים מוסווים

מעבר מעמוד הבסיס לעמודון ספיראלי

מעבר מעמודון ספיראלי לעמודון גלילי





זהו להיום.. מחר נמשיך


21-6-12
יום ה'
היום לא יקרה משהו חדש. נחרוט את עמודוני ההמשך, נעבוד על התאמת המעברים בין העמודים, נבצע הרכבות על מוטות ההברגה...ולמעשה נחזור על מה שעשינו אתמול במטרה לקדם את העמודים לגמר. כמובן אין לשכוח שעלינו לבצע גם את קצה העמוד עליו עולה הרימון המסורתי המקשט את קצה העמוד בעת שהחופה פרושה..
כך נראים 4 העמודים כרגע..אנחנו מתקדמים...חסרים עוד 5 פרקים ונעבור אל השלב בו נעבוד על קצות העמודים..סבלנות..
24-6-12
יום א'
היום לא קרה שבר חדש מלבד העובדה שסיימנו לבנות את כל חלקי העמודים למעט הקצה שתומך ברימון. עדיין צריך לחרוט את המעברים כך שחלקי העמוד יתלכדו למראה של עמוד אחד. להרכיב ברגי קישור לפרקי העמוד האחרונים ועוד משימות...
אבל כבר רואים 4 עמודים על פרקיהם למעט תומך הרימון וזה לא מעט..


26-6-12
יום ג'
היום היה יום מתסכל, תבריגים באורך 2 מטרים שהזמנו לא הגיעו אל הסָפָּק שלנו כי אזלו במלאי של הספָק שלו, אז...בגלל הספָק שלו הספָק שלנו לא סיפֵּק תבריגים עבור העמודים שאנחנו אמורים לסָפֵק לדקלה...מאוד לא מספק.
אז במקום זה עבדנו על המעברים בין פרקי העמודים.




27-6-12
יום ד'
היום עבדנו על חלקי העמוד, שייפנו, הברקנו, התאמנו וכו'. התבריגים הגיעו סוף סוף בשעה 12:30 בצהרי היום ונוכל מחר להרכיב עמודים ולעבוד על החלק האחרון שהוא תומך הרימון.


מחר תחילת העבודה על קצה העמוד והבסיס לרימון - המון עבודת מחרטה...


28-6-12
יום ה'
היום עבדנו על תומך הרימון, כמובן המטרה היתה לנסות להספיק חומר של תומך אחד כך שנוכל להרכיב עמוד חופה שלם. החלק הקשה ביותר הוא כנראה התאמת החרוט לרימון עצמו - הביטו בסרטונים ותשפטו בעצמכם...
שלב הסימון והשירטוט
חיתוך במסור סרט


על המחרטה לאחר ניסור קצוות
הכנת חומר הגלם לקונוס מתחילה בגליל
העבודה על קונוס התומך  - אותו חלק שיכנס לתוך הרימון







זהו זה...העבודות הסתיימו להיום, לדקלה יש מושג ברור איך נראה עמוד שלם, מחר יום שישי אז יש לנו חופש..גם בשבת..
עד אז דקלה צריכה לאשר לנו להמשיך עם שאר העמודים באותו אופן....

1-7-12
יום א'
היום המשכנו לחרוט את שאר  3 תומכי הרימון ולהדביקם. קיבלנו אישור מדקלה למראה הכללי של העמודים ועכשי אפשר להמשיך בעבודה ולסיים לפני תחילת השיוף והמירוק.



2-7-12
יום ב'
המשכנו גם היום לחרוט. לא צילמנו כי אין משהו ממש חדש למעט העובדה שנשאר רק עוד חרוט אחד לקצה הרימון ואז יהיו לנו 4 עמודי חופה על כל חלקיהם - מכאן יתחיל הגימור, השיוף והליקוק לפני הלכה. כמו כן, התחלנו לעבוד על הבסיסים עבור העמודים כדי להספיק לבצע בהם חורים עבור התותבים בבסיסי העמודים, כך, כשדקלה תיקח את העמודים הגמורים נוכל להמשיך לעבוד על הבסיסים שקוטר העמוד הנקלט בתוכם ידוע. מחר: חריטת קצה החרוט האחרון עבור הרימון, חריטת בסיס ראשון (ניסרנו והדבקנו אותו היום אחר הצהריים..), ניסור והדבקה של הבסיסים הנותרים, שיוף וחריטה של כל חלקי העמוד.

3-7-12
יום ג'
היום סיימנו לחרוט את קצה הרימון והתחלנו לחרוט את הבסיס הראשון. כמו כן, סימנו את שאר הלוחות והדבקנו את הבסיס השני, אנחנו נשתדל  שעד סוף השבוע יהיו 4 בסיסים מודבקים וחרוטים לפחות בחלקם - אז נבצע חור בכל בסיס המותאם לעמוד שלו.




4-7-12
יום ד'
היום חרטנו בסיס אחד (ללא רגליים עדיין). והדבקנו את האחר כך שכרגע יש לנו 3 בסיסים מודבקים ואחד מוכן להדבקה (היום אחרי הצהריים - מחר יהיה מודבק). מחר נחרוט את 3 הבסיסים וגם נתחיל גימור עמודים.


























5-7-12
יום ה'
היום חרטנו את הבסיס השני והכנו לחריטה את 2 הבסיסים הנותרים. אנחנו מנסים לסיים את החורים התואמים לתותבים לפני גימור העמודים כדי שנוכל להמשיך לעבוד על הבסיסים ללא העמודים - מן הסתם דקלה תיקח אותם ברגע שנסיים את הגימור. אז..
הבסיס על המחרטה

שיוף על המחרטה

חריטת חור עבור תותב הבסיס


15-7-12 יום א
הייתה הפסקה קלה בדיווחים ובתיעוד כי לא היה מה לחדש, אבל סיימנו למרק ולהחליק ועכשיו אנחנו צובעים. ראשית אנחנו מלבינים לפי בקשת דקלה את כל החלקים במלבין עץ.
וזה מה שעשינו היום. לאחר ההלבנה מירוק על המחרטה.
הוסף כיתוב

הוסף כיתוב

חלקי עמוד מולבנים על התקן ייבוש

עוד מבט...



עוד מבט

החרוט עליו מתלבש הרימון

תומך הרימון
16-7-12 יום ב'
צובעים לָכָּה פּוֹלִיאוּרִטָּנִית דּוּ רכִיבִית בשכבה דקה ומשייפים..
17-7-12 יום ג'
צובעים בלכה ומשייפים...
18-7-12 יום ד'
זהו אנחנו צובעים בלכה ומשייפים את הלכה לאחר מכן. את הצביעה אנחנו מבצעים בלילה כדי לא לצבוע כשחם (מזיק ללכה הטרייה..). בבוקר משייפים את הלכה היבשה בנייר זכוכית 400 ואחר כך בנייר 1000. עד סוף השבוע העמודים האילו מוכנים..
אז היום בלילה צובעים ומחר ביום ה' - משייפים... זהו שלב ה"ליקוק"......


22-7-12
יום א'
סיימנו את עמודי החופה של דקלה ג'ורג'
