עמוד תווים מהגוני בהתהוות נ.י


ההתחלה, לקוח מצלצל : "ראינו עמוד תווים שלך ברשת וגם אנחנו רוצים כזה...". הזמנו את הלקוח אל הסדנה ליום שישי בשעה ארבע אחה"צ. הגיע יחד עם אמו, אנשים נחמדים ומסתבר שמדובר במתנה. ואחר שיחה ממצה קיבלנו את העבודה. אז השלב הראשון לאחר שסוג העץ הוסכם (והוסכם שוב על...מהגוני..) יצאנו למחסן העצים למצוא את הנתח הדרוש..ישר, נקי, ללא סדקים, נטול מחלות עץ, ומאמצע החבילה (שם הלוחות הכי ישרים), הבאנו ועשינו תכנית חיתוך. העיצוב נחסך מאיתנו כי בחירת הלקוח הייתה עיצוב שכבר עשינו. לאחר הקצעת החתיכות הדרושות במקצוע שלנו. בא החיתוך של הרגליים במסור סרט וחיתוך לוח הבסיס שהוא עגול.
העיטור בראש המקראה - נראה ללקוח טוב אך קטן מדי, לבקשתו נעצב עיטור גדול יותר.....


בסיס העמוד העגול משורטט

בסיס העמוד העגול חתוך (במסור סרט אלא מה..)



מראה הרגל לאחר המסור (נראה נוראי...)

שיוף גס בשופין על המלחציים



כרסום תעלה בעמוד המרכז

בהמשך: כרסום תעלות בעמוד המרכזי, שיוף ידני של הרגליים בשופין גס, שיוף רגליים בנייר זכוכית, חיתוך זויות חיבור ברגליים, חריטת בסיס עגול במחרטה ועוד...

וההמשך מגיע מיום אתמול.. (היום 21-9-2011)

יש כבר תעלות בשני הלוחות שיחברו אחר כך בהדבקה ללוח אחד (10X10) ובתוכו תעלה סמויה (5X5). החור בתוך התעלה ישמש לכפתור עם בורג לצורך הצמדת העמוד הפנימי)

שיוף הרגליים לאחר החיתוך במסור סרט. (לאט לאט ובסבלנות..) בשלב זה השיוף בשופין גס)


הקצעת העץ לפני חיתוך, תהליך שחוזר על עצמו כל פעם שצריך חתיכת עץ בעת הבנייה.

המקצוע בפעולה.. זה לא קל להקציע מהגוני שהוא עץ קשה ויש לחזור על ההקצעה ולהתקדם לאט ובזהירות המון פעמים.

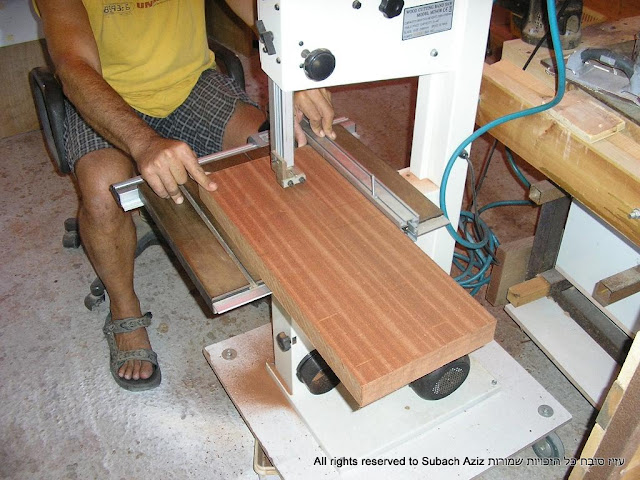

הלוח המוקצע עובר לחיתוך

כאן אנחנו רואים לוח מוקצע חתוך שכורסמה בו תעלה ומקבל תבריג עבור כפתור ההצמדה של העמוד המרכזי. עדיין יש לחרוט את העמוד המרובע הזה לעמוד עגול...
טוב סיימנו להיום, מחר חריטה של העמוד המרכזי ושיוף הרגליים (עוד ועוד..) אנחנו מקווים שהלקוח צופה בהתקדמות ומותר לו להגיב באתר..(וגם להירשם כקורא קבוע..)

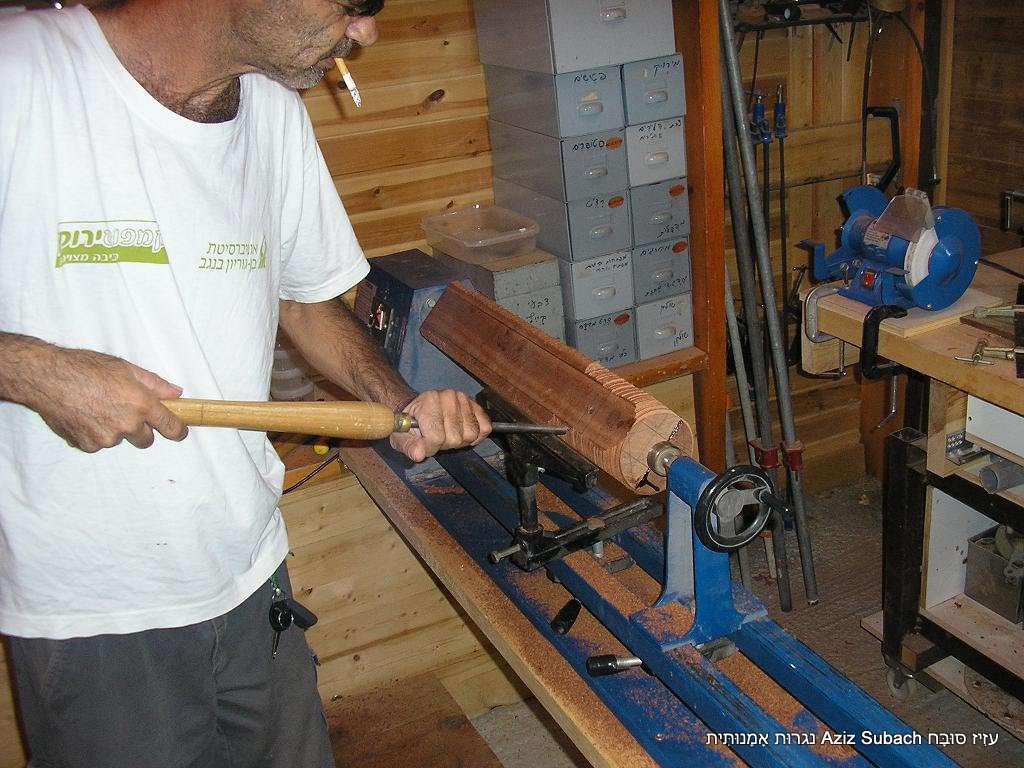

חורטים את העמוד המרובע וכך נקבל עמוד עגול..

עכשיו העמוד עגול...

החור שהכנו לפני ההדבקה של הלוחות עבור כפתור ההצמדה.

בסיס העמוד יכנס למגרעת תואמת בתוך בסיס עמוד התווים שהוא גדול יותר ויחזיק גם את הרגליים, גם הוא עגול..

שיוף וליטוש...הרבה שיוף..

קידוח העמוד מהצד שבו יכנס העמוד הבא בקוטר 3.5 ס"מ בערך, כמובן יש מעט לקדוח כי בפנים קיימת כבר תעלה סמויה שהכנו בעזרת הכרסום מלכתחילה (כפי שרואים בתמונה "כירסום העמוד..").

יש חור מוכן לקליטת העמוד הבא..
מחר: כירסום בסיס רגלי העמוד, הרכבת עמוד מרכזי על הבסיס ועוד..
היום 25-9

כירסום הבסיס






הבסיס מכורסם

יצירת שֶגֶם לצורך חיבור אל הבסיס


הרגליים מורכבות על הבסיס (עושה הרגשה טובה...נראה כאילו כבר יש התחלה של עמוד..הדרך עוד ארוכה..)
מחר:  הכנת החלק השני של הבסיס..

היום: 26-9-11

חלק עליון של הבסיס על המחרטה..

התאמת הרגליים לבסיס תחתון


הדבקת הבסיסים והרגליים יחד. בשלב הזה הרגליים גם עברו גילוף השוליים

מבט מקרוב..עדיין יש לשייף...

הידוק רגליים ובסיסים מודבקים..


העמוד הפנימי על המחרטה
מחר : חריטת עמוד פנימי, הכנסת עמוד מרכזי לתוך הבסיס, הרכבת תבריג הידוק וחריטת כפתור סיום וכפתור הידוק ..מה כל זה? מחר....

היום 28-9-11
הצלחנו להכניס את המוט הפנימי לעמוד הבסיס וגם חרטנו את הכפתןר הנועל של המוט הפנימי.

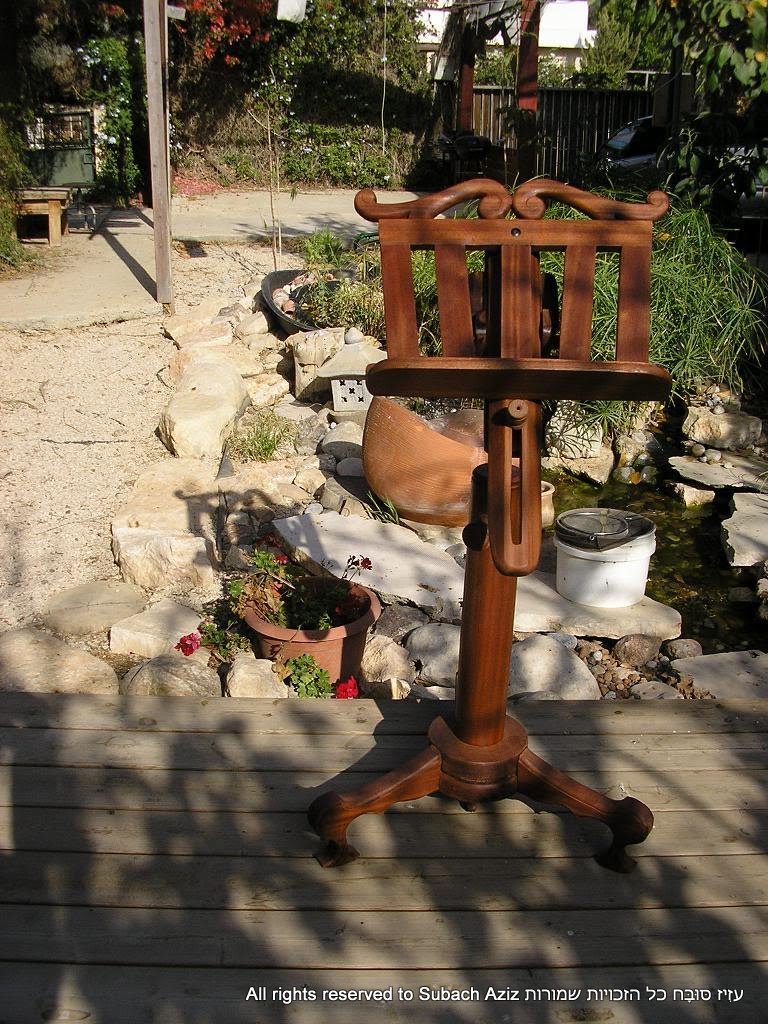

העמוד עומד בחצר שלי

כפתור נעילה (עדיין לא משוייף ולא מעוצב...)

מבט מלמעלה חושף את הצורך הגדול בשיוף, ליטוש ועיצוב.)


מבט מקרוב על הרגליים
המשימות הבאות ליום א':
1. לשייף וללטש את העמוד הבסיס - מחרטה
2. ללטש את המוט הפנימי - מחרטה
3. ללטש ולעצב את הכפתור הנועל - מחרטה
4. לשייף ידנית את הרגליים - נייר זכוכית וסבלנות
5. לאפס את בסיסי הרגליים - שופין ונייר זכוכית והמון סבלנות.
6. להכין כפתור נעילה תחתי לעמוד הבסיס
שנה טובה.....

2-10-2011 חזרנו לעניינים...

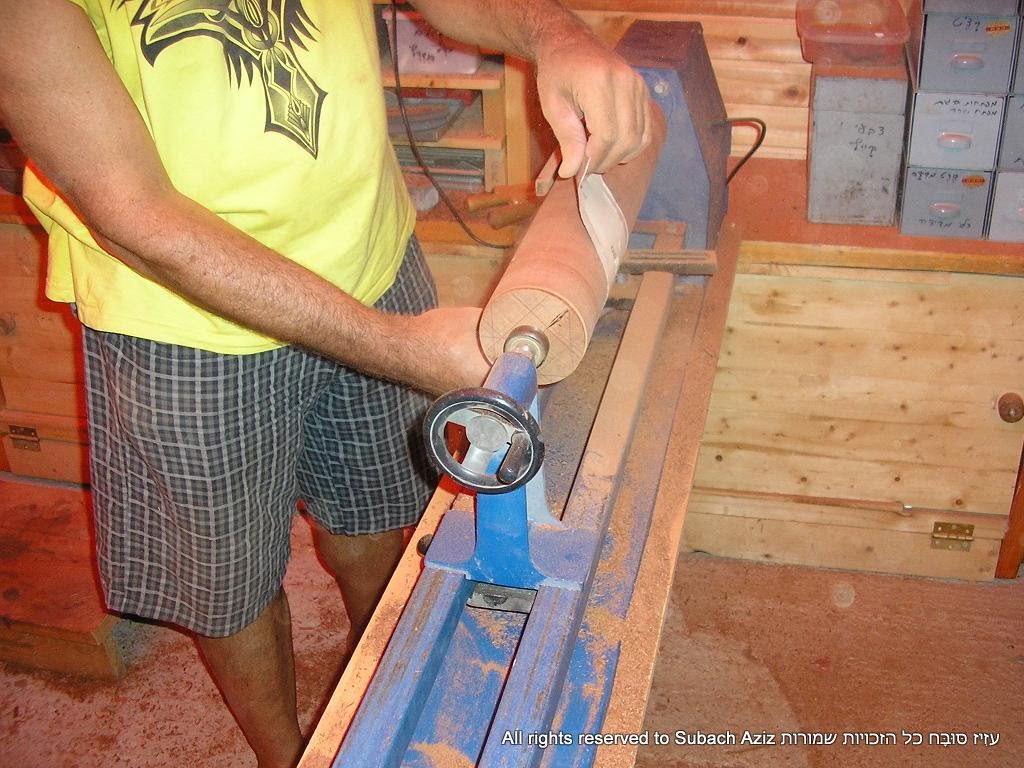

שיוף על העמוד בעזרת שלייף



הכנו גוש עץ שישמש כפתור הצמדה אחר כך אבל עכשיו משמש מירכוז עבור העמוד על המחרטה..


הבסיס ממבט על



העמוד הפנימי לאחר ליטוש

כפתור ההצמדה של עמוד הבסיס לפני ליטוש ועיצוב ואחרי הדבקת התבריג באפוקסי

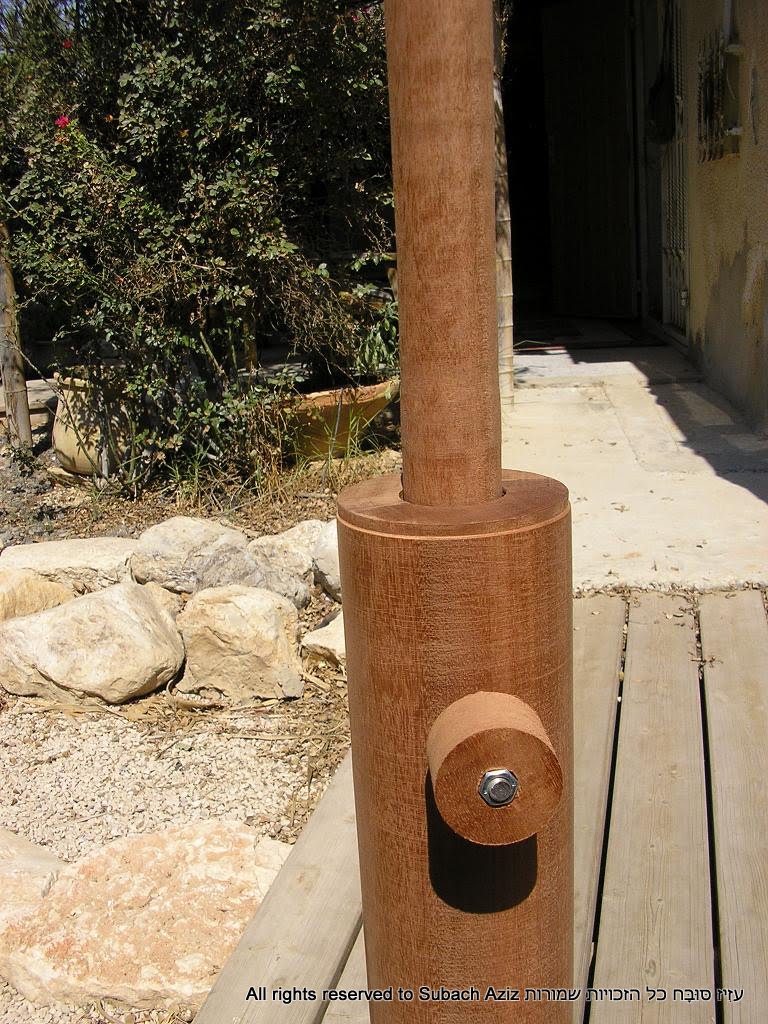

עמוד הבסיס המרכזי עם כפתור ההצמדה לאחר ליטוש

רגל לאחר שיוף ולפני ליטוש

ליטוש העמוד המרכזי בעזרת נסורת מהגוני..








כפתור ההצמדה של הבסיס לפני ליטוש..חסר עוד כפתור הצמדה לבסיס שמסיים את הבסיס


מבט כללי עבור כל השלב


5-10-2011 הנה ההתקדמות לאתמול והיום:

עיקר העבודה ביומיים האחרונים היא ייצור התומך האחורי של המקראה שבמקרה שלנו הוא מורכב במיוחד. המורכבות נובעת מהצורך של הלקוח במקראה גדולה במיוחד (ומכאן כבדה כשמדובר במהגוני..) וברת כוונון משתנה.  צרכים אילו הוליכו אותנו לבניית מפרק עץ כתומך מקראה אחורי הכולל מחוג כפול.

מפרק תומך מקראה מורכב לפני שיוף/ליטוש

מבט מלפנים..על המשטח הקדמי יודבק חלק נוסף מכורסם באמצעו שיישא את המקראה

המפרק לאחר שיוף לפני ליטוש

מבט מאחור...

הקדח במפרק במקום שבתו קוממיות בראש העמוד הפנימי, מבט על כפתור ההצמדה המצמיד את המפרק למקומו בראש העמוד.

הכרסום (ראוטר) כמחוגת כירסום  - שלב ראשון בהכנת המחוג

כִּרְסּוּם תעלת המחוג


חיתוך במסור סרט של המחוג לאחר כרסום



תיקונים על מלטשת

שיוף ראשוני..

מחוג בסיסי ללא גימור..אל דאגה יהיה גימור...



הרכבה ראשונית


הרכבה ראשונית עם החלק שנושא את המקראה, שני המחוגים  ומפרק העץ..
מחר: כפתורי הצמדה במחרטה והתחלת מקראה אבל כל זה רק מחר...


10-10-11 יום עבודה חמסיני של 40 מעלות ...חם.  והנה ההתקדמות ליומיים האחרונים:


כירסום חורים בקורות אופקיות של המקראה

מבט מקרוב...

הראוטר הקטן בפעולה

קורה אנכית במצב כירסום

דיוקים קטנים - זה מסובך כי הקורות אינן ניצבות ב 90 מעלות אלא בזווית של 5 מעלות

קורות המקראה לפני הרכבה

הדבקת מקראה

הכל מוצמד יחד (עדיין אין הרכבה)


הוסף כיתוב

מבט על המחוג והתומך האחורי שכאן מהווה מִפְרָק

הכנת כפתורי הצמדה

שימו לב יש כפתורי הצמדה למחוג

נוסף כפתור הצמדה נועל לבסיס שמסיים את החלק התחתי של העמוד

 זהו להיום.. למעשה כל חלקי עמוד התווים כבר קיימים עכשיו יש לטפל בעיטור ואז מירוק ושיוף..שיוף ומירוק ופרטים קטנים..צביעה בלכה פוליאוריטנית דו רכיבית וגימור סופי..יש עוד זמן..


12-10-11 היום טיפלנו בעיטור ובמחוג
המחוג לאחר עיטור, כירסום קאנט צד והחלקה בסיסית לאחר שיוף בסיסי (נייר 180)לפני שיוף 400 ולפני מירוק

מבט נוסף...

שבלונה מנייר עבור העיטור בראש המקראה

הכנת מיקום החיבורים עבור תומך התווים - שים לב המקראה כבר מורכבת לאחר קאנט ושיוף בסיסי

שבלונה למיקום החורים

התומך מורכב ומבט על הכל יחד..זה לא מורכב אבל נעים לפנטז...

העיטור בראש המקראה..מבט נוסף


13-10-11 היום רוב העבודה הושקעה בגילוף העיטור


מבט כללי עם תווים

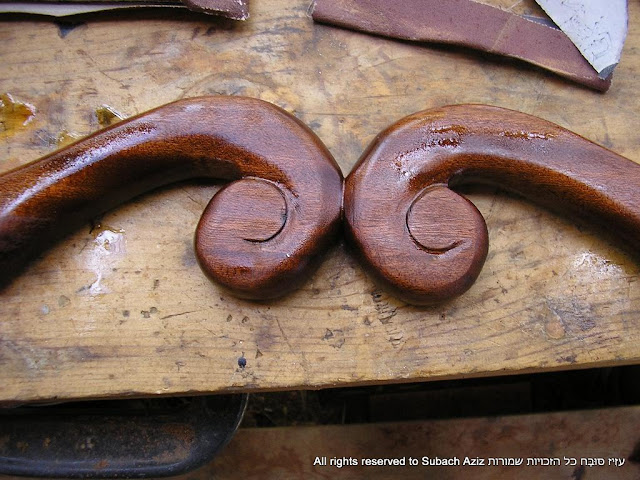

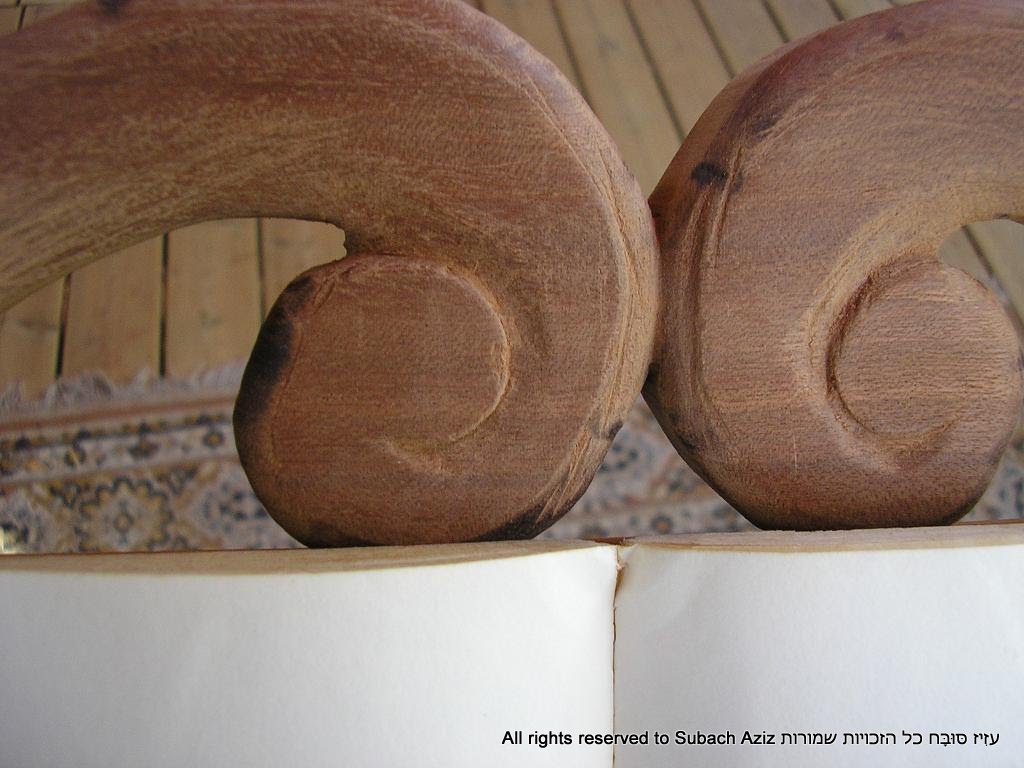

מבט מקרוב על העיטור - יש גילוף ועכשיו יהיה הרבה שיוף...

הגילוף המרכזי מקרוב - צריך לשייף...

המחוג והתומך האחורי המהווה מפרק יחד - רואים גם את כפתור ההצמדה של העמוד המרכזי

הצד השני...

העמוד בגובהו המינימאלי מול כיסא הנגן

העמוד בגובהו המקסימאלי מול כיסא הנגן לשם השוואה

מבט על המקראה ללא תווים
14-10-11 היום בנינו את המסילה עבור המקראה וכנראה שנבנו כל חלקי עמוד התווים.. איזו הקלה..


מסילת המקראה עם תווים - מבט מלפנים

חתך המסילה - טרפז בינתיים...

מסילת המקראה עם תווים - מבט צד

בורג חיבור עליון מקראה למסילה יבוא גם בורג תחתון...

מסילת המקראה עם תווים - מבט אחורי

המקראה על המסילה הרבה יותר נמוכה עכשיו, דבר המגדיל את טווח ההורדה של המקראה ביחס לכיסא הנגן ומאפשר שליטה טובה הן בגובה והן בזווית. יחס בין גובה המקראה לכיסא הנגן.


היום יום שישי וכבר סיימנו להיום ומחר אין עבודות, מחרתיים ביום א' 16-10-11 נחזור לעניינים. שבת שלום.




יום א' 16-10-11
היו הסתיימה בנייתו של עמוד התווים והוא מוכן למירוק אחרי שיוף בנייר 120,180,400 ושמן טיק.


שיוף המחוג


שיוף העיטור


שיוף מסילת המקראה במלטשת

שיוף תומך תווים במלטשת (נייר 120)

שיוף תומך תווים  - שים לב שהוא כבר אחרי ראוטר ועיצוב שוליים

שמן טיק לעיטור

שיוף ידני בפינות עגולות של תומך תווים

התומך מעוצב ומעוגל


שיוף המפרק בנייר 400 בשלייף

שליף 400 למקראה



תומך תווים מודבק למקראה

העמוד אחרי שמן טיק בחצר שלי  - מבט מלפנים

מבט מהצד


מקרוב.....

שאריות מלוח מהגוני באורך 5 מטרים ברוחב 25 ס"מ

שאריות....


היום 17-10-11
מירוק חלקי העמוד וייצור כפתור הצמדה מוצלח יותר מהקיים למסילת מקראה ואם נצליח גם לכה דו רכיבית שכבה ראשונה. רואים את הסוף.....


מירוק חלקי העמוד בבד מסתובב במהירות גבוהה

המחוג אחרי המירוק...

צביעה בלכה פוליאוריטנית דו רכיבית  - מקראה אחרי צביעה יד ראשונה.
 אחרי הצביעה יבוא שיוף צבע בנייר 400 ותיקוני פגמים קטנים ואז צביעה יד שנייה ושיוף ותיקון פגמים קטנים ואז יד שלישית ותיקוני פגמים ואז...
רגל עמוד אחרי לכה יד ראשונה לפני יד שנייה ותיקוני פגמים קטנים....
מחר הרכבת העמוד אחרי צביעה והתחלת שיוף לכה, ובניית מגן פיברגלס שקוף להחזקת ספר התווים פתוח. רכיב זה הוא המצאה שלנו ומאפשר לנגן לקרוא את התווים בלי שמשב רוח מקרי או כל גורם אחר יגרום לספר להיסגר באמצע הנגינה. ברור שאין לו ערך כשצריך להפוך דפים ביצירה ארוכה ובעלת היקף רחב אך יש לו ערך ביצירות קצרות או בתרגילים קבועים.


18-10-11 והנה עוללות היום:
עמוד תווים מהגוני עם תווים..רק לנגן..

המקראה מקבלת תווים..

המקראה עם תווים

סימניית הפרספקס

הסימנייה מוכנסת לעמוד


ניתן לקרוא תווים דרך הסימנייה השקופה והספר לא נסגר..

הפרשי גודל...

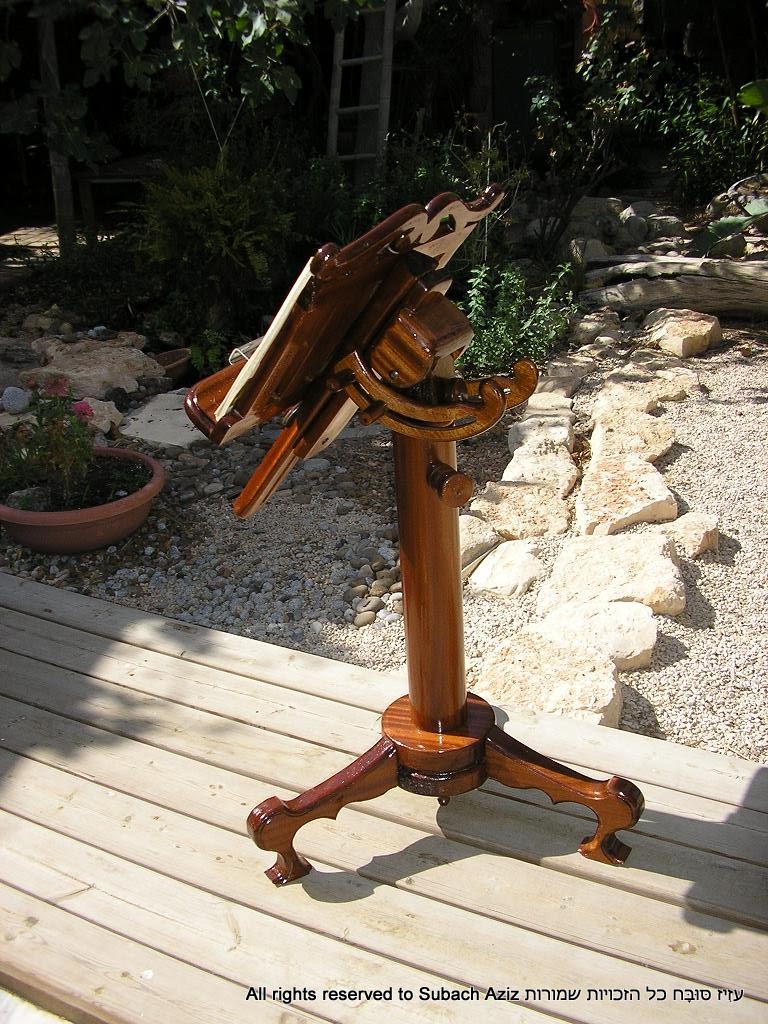

עמוד תווים ספֶלִי מהגוני עם התווים עליו

מבט צד, ציפוי הלכה הדו רכיבית מדגיש ומבליט את מרקם העץ

מפרק ומחוג לאחר לכה..

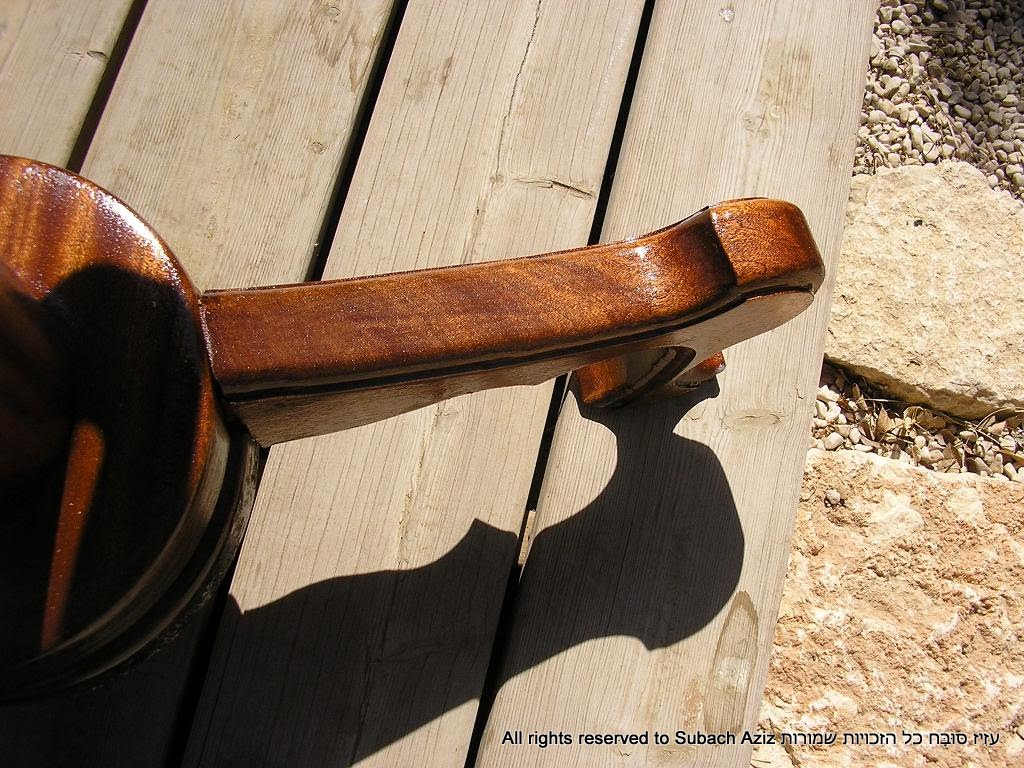

רגליים לאחר לכה שים לב למרקם העץ ולגוון הנפלא של המהגוני

מחר ומחרתיים ובכלל יבוצעו תיקונים  קטנים או אם תרצו "ליקוק" של העמוד. בשבוע הבא מסירה ללקוח


23-10-2011 היום יום תיקוני צבע - משייפים בנייר 400 את הלכה שעשינו וצובעים מחדש בכל מקום שאפשר וצריך, "עבודת נמלים" הרבה סבלנות וחשוב מאוד!
שיוף מחדש של בועות לכה...שיוף ידני כי מכשיר חשמלי לא נכנס שם..

בועות לכה לאחר השיוף

כאן מכשיר חשמלי כן נכנס...

לבד מודבק על תחתית הרגליים - את עשינו מזמן אבל לא צילמנו

שיוף הטבעת המכסה את דיסקת החיכוך בכפתור ההצמדה של המקראה

הכל צבוע מחדש בלכה מדוללת יד שנייה...

מחר שיוף מחדש בנייר 400 וצביעה מחדש בלכה פחות מדוללת ויום אחרי שוב..


וללקוח:  אתה יכול לצלצל לקבוע מתי לאסוף את העמוד כי למעשה הוא כבר מוכן ואנחנו ''סתם מלקקים אותו''.
