יום רביעי, 3 במרץ 2021

היום בסדנה 3-3-21 מיקרוסקופ נירנברג עבודה על העינית ותותב עדשה תחתי בצינור 1

היום נפגשנו יחד והתקדמנו לסיום חלקי צינור 1 של מיקרוסקופ נירנברג. בנינו אימום 3/4 אינץ' עבור מכסה העינית, קדחנו חור 15 מ"מ בתותב בסיס עדשת העינית, חרטנו את האובייקטיב לצינור מס' 2, התקדמנו כמיטב יכולתנו לפני שרון ילך לבנק...

והרי עוללות היום:


 בסיס תותב עדשת עינית לפני קידוח


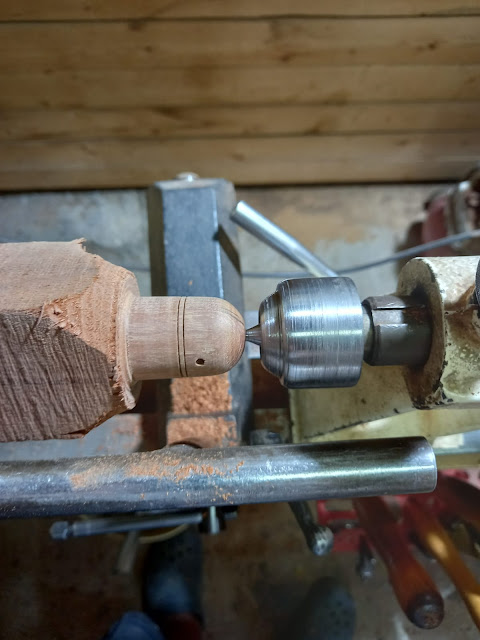

 קידוח בקוטר 15ממ בתותב בסיס עדשת העינית

 שיוף תותב בסיס עדשת העינית

 חריטה ושיוף מכסה העינית

חריטת תותב אחורי צינור מס1


חריטת תותב אחורי צינור מס1 קידוח 2פנים 20 ממ

סיום חלקי צינור 1 העינית תותב בסיס העדשה ומכסה העינית

חריטת האובייקטיב עבור צינור 2



האובייקטיב על צינור 2 כולל הברגה. עדיין לא עשינו מדרגה בתוך צינור התבריג (1/2אינץ') ועדיין לא יצרנו את המכסה

יום שני, 1 במרץ 2021

היום בסדנה מיקרוסקופ נירנברג 1-3-21 הכנת העינית ומכסה העינית

היום נתכנסנו יחדין עזיז, רון ולאחר מכן יובל. מזג האוויר היה נעים, התחלנו עם 9 מעלות וטיפסנו אט אט.
בנינו אימומים להחזקת התבריגים של העינית ובסיס העדשה ובנינו את מכסה העינית.
איא אפשר להגיד שיצאה לנו עבודה טובה מאוד אבל התקדמנו שלב בלימוד ובהבנה של בניית מיקרוסקופ נירנברג משאת נפשנו הזמנית.
והרי קצת תמונות וסרטונים מעוללות היום:

בדיקה של התאמת העינית לגוש שיהווה מכסה
הברזה שלושה רבעי אינץ למכסה העינית
הכנת מכסה העינית שלב 1
המכסה לאחר חריטת מרווח פנימי עבור ראש הענית
הרכבת המכסה של העינית לפני הדבקת גב המכסה
חריטת מכסה אחורי של תותב עדשת העינית
חריטת מכסה עינית מתברג
מירוק המכסה לפני ניתוק
העינית והמכסה

הברגת המכסה על העינית

המכסה והעינית מוברגים יחד. חסר גב המכסה אותו נחרוט על המכסה ונדביק על המחרטה

חריטת קונוס בחלק האחורי של בסיס תושבת עדשת האוקולר
חריטת קצה העינית על אימום
שיוף הקונוס של תושבת עדשת העינית
החלק האחורי של העינית לאחר חריטה. השתמשנו במקדח פורסטנר, בביט משולש של ראוטר ובמפסלת גילוף עדינה. הגימור במפסלת גימורים חצי עגולה למחרטה ונייר זכוכית P80 P120 יתכן שנצטרך לשייף הלאה ב P400 P1000

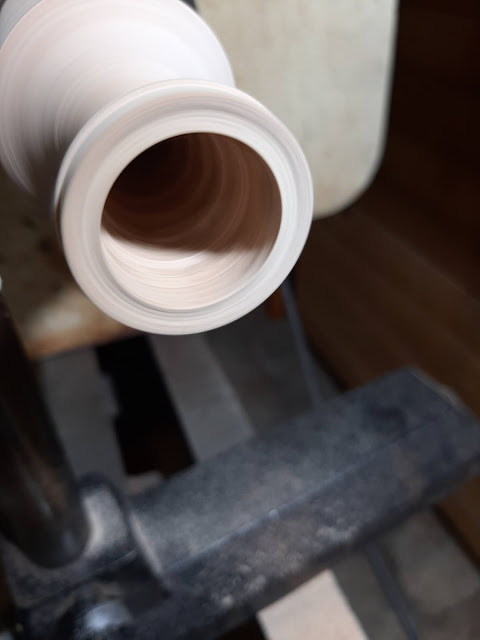

נסיון לחרוט את הקונוס הפנימי במפסלת משולשת, לא הלך...
עברנו לכלים אחרים. שים לב! החריטה היא על תופסנית מדוייקת שמחייבת הכנת העבודה לקולט התופסנית מראש


יום ראשון, 28 בפברואר 2021

היום בסדנה 28-2-21 מיקרוסקופ נירנברג תותבי העינית ובסיס העדשה




היום עבדנו על תותבי העינית המשמשים קולטים עבור בסיס עדשת העינית ועבור העינית.

שני האלמנטים כוללים תבריג על פני השטח שלהם כאשר העינית כוללת תבריג פנים (נקבה) העולה על בסיס העדשה

 ותבריג חוץ זכר עליו יעלה מאוחר יותר המכסה (נקבה). החריטה של החלקים חייבה אותנו לייצר כל מיני אימומים הכוללים הברגות פנים וחוץ.

כמו כן החלקים הקטנים מחייבים הכנה לתופסנית מדוייקת.

הנה עוללות היום:

הטבעת לפני הדבקה לבסיס תושבת העדשה

העינית חסרת העדשה מודבקת בתוך התותב המודבק בתוך תושבת העינית. החלק העליון של העינית יקוצר בהמשך והוא מוקטן בקצהו כדי להתאים לתופסנית מדוייקת בהמשך

התאמת הטבעת לתותב



החלקים באופן כללי: מימין לשמאל: בסיס עדשת העינית כולל שקע מוכן עבור העדשה, תותב בסיס עדשת העינית לפני הדבקה, העינית שמתברגת על בסיס עדשת העינית





יום רביעי, 24 בפברואר 2021

היום בסדנה 24-2-21 מיקרוסקופ נירנברג - עבודה על חלקי העינית

 היום עבדנו קצת על העינית. העינית היא אחד החלקים המורכבים במיקרוסקופ הזה היות ובחלקה העליון אין עדשה.

החלק העליון הוא צינור בקוטר 18 - 19 מ"מ המולבש בתוך טבעת המכילה תבריג 1 אינץ'. על הצינור עצמו הברגה של 3/4 אינץ'.

מסביב לחלק התחתון שמכיל את העדשה טבעת שהיא קישוט ומולבשת על בסיס תושבת העדשה - כאב ראש..

טוב, הרי קצת תמונות מההתמודדות עם האתגרים השונים:




חריטת הקונוס בעינית האוקולר לפני הכנת הדיסקית



חריטת בסיס העינית שיוברג בסוף על תושבת עדשת האוקולר. יש לזכור העינית חסרת עדשה ומהווה 'חור הצצה' מוגבל אל העעדשה מטעמי אבראציה ככל הנראה.

אפשר לראות שתושבת העדשה מוברגת על הבסיס ואנחנו חורטים הכל יחד. מבט בוחן יגלה שהדיסקית כבר מודבקת על החלק האחורי של תושבת העדשה

ליטוש בטרם ניתוק מהגוש


יום ראשון, 21 בפברואר 2021

היום בסדנה 21-2-21 מיקרוסקופ נירנברג תושבת העינית



היום נפגשנו ואחר קפה ותה של בוקר התחלנו לעבוד. הנושא היום הוא הכנת תושבת עדשת העינית.

במיקרוסקופ נירנברג תושבת עדשת העינית מקבלת הברגה חיצונית במחרוקת של 1 אינץ'.

בקצה ההברגה נשאר שטח ללא הברגה המשמש תותב לצינור מס' 1.

והרי התוצאות:

התותב מתברג אל החלק שישמש בסיס לעינית


התותב נכנס לצינור מס' 1


התותב נכנס לצינור מס' 1



ההברגה מתאימה לבסיס העינית

ההברגה מתאימה לבסיס העינית










יום רביעי, 10 בפברואר 2021

היום בסדנה מיקרוסקופ נירנברג - אנאטומיה - העינית 10-2-21

רואים שהעדשה של העינית גדולה ולא כמו שחושבים בעת שמביטים דרך החור שבראש האוקולר
מבט כללי על שטח העבודה

היום התחלתי לבנות קובץ CAD עבור מיקרוסקופ נירנברג בהיעדר תיעוד מדוייק של האנאטומיה המאפיינת אותו.

צינור הקרטון שהוא צינור מס' 1 ומידותיו

צינור הקרטון שהוא צינור מס' 1 ומידותיו. העובי של הקרטון במציאות הוא 1.71 - 1.65. בגלל שהוא עשוי שכבות עוביו אינו אחיד.







מפרט תושבת העינית



יום שני, 8 בפברואר 2021

היום בסדנה מיקרוסקופ נירנברג 8-1-21

היום היה מפגש משולש (טריומויראט) בענייניו של מיקרוסקופ נירנברג - רון יובל ועזיז. למפגש היו מספר תוצרים:

1. שתינו קפה (עזיז ויובל) ותה לואיזה (רון).

2. העלנו זיכרונות, קשקשנו על כל מיני נושאים.

3. יובל הדגים וביצע הדבקה של נייר על גלילי הקרטון המרכיבים את צינור מס' 1 2 ו 3 . הנייר הוא חלק אורגינלי של המיקרוסקופים של נירנברג כפי שרואים בפוסטים קודמים.




4. עשינו נסיון לייצר אובייקטיב לצינור מס' 2. התברר שצריך להזמין מברז עץ 1/2 אינץ' כדי לבצע הברזה מתאימה לאובייקטיב.

קידוח בעזרת מקדח קונוס ליצירת קונוס פנימי
האובייקטיב "שתול" בגליל עץ קוני במחוץ ומבפנים אז בצענו נסיון כושל לדעתי אבל זה תרגול טוב ועכשיו אנחנו יודעים מה סדר הפעולות הנדרש.

יצירת הקונוס החיצוני
הערות הארות ומסקנות








יום ראשון, 7 בפברואר 2021

היום בסדנה 7-2-21 מיקרוסקופ נירנברג – הכנת מאריך מקדח

היום נפגשנו כהרגלנו לקפה ותה לואיזה של בוקר. מוקדם יותר הלך עזיז לחנות של בשירי וקנה מקדח פורסטנר שגם ידוע בשם 'מקדח פקקים' לצורך קידוחים מדוייקים בצינורות המרכיבים את מיקרוסקופ נירנברג. אבל מקדח פורסטנר הוא מקדח קצר, הצינורות ארוכים - אז צריך מאריך. אז היום הקדשנו קצת זמן ומאמצים בהכנת מאריך ובמבחן קידוח.

שלב 1: קידוח מוט פלדה על המחרטה במקדח 10 מ"מ שזה קוטר קנה המקדח. כמובן שהברקנו את המוט לפני הקידוח.

שלב 2: שני קידוח צד בקוטר 5.5 מ"מ עבור בורג נעילה

שלב 3: הברזת הקדחים במברז 6 מ"מ

שלב 4: הרכבת המקדח על המאריך ומבחן קידוח

קצת תמונות:


הרכבת מקדח פורסטנר על המאריך שיצרנו

הברגת בורג נועל לאחר הברזה 6 מ"מ

הברזה 6 מ"מ עבור בורג נועל

קידוח עם המאריך





יום שני, 1 בפברואר 2021

מיקרוסקופי נירנברג (Nuremberg microscopes) / יובל גורן

 הכינוי "מיקרוסקופי נירנברג" מתייחס לקבוצה של מיקרוסקופים בעלי מאפיינים סגנוניים מובהקים מאוד, שמקורם באזורים שבדרום גרמניה של ימינו: בוואריה ואזור "היער השחור" של באדן-וירטמברג. באזורים אלה פעלו במשך מאות בשנים יצרני צעצועים שהתמחו בעבודות בעץ. העיר נירנברג נודעה במסורת של ההנדסה העדינה שהתקיימה בה במשך מאות שנים, דבר שהביא לכינוייה במאה ה -16 כעיר "יצרני המצפן". יצרנים אלה ייצרו שעוני שמש ניידים, ובמאה ה -18 היוותה מרכז לייצור צעצועים ומשקפיים בארצות הגרמניות. נודע בכך במיוחד רובע הצעצועים בבוואריה, ליד נירנברג. נראה, כי המיקרוסקופים הוצעו כמוצר נוסף, לעיתים בצמוד לטלסקופים רפרקטוריים פשוטים. היו אלה מיקרוסקופים וטלסקופים פשוטים וזולים שיוצרו מחומרים קלים, בעיקר מעץ פרי קל ומקרטון, שלא התיימרו לעמוד בשורה אחת עם מכשירי הפליז המקצועיים והיקרים מאוד של תקופתם, הן מבחינה מכנית והן ברמת האופטיקה שלהם.

במחקר של המאה ה-20 התקיים דיון ער על תקופת ייצורם של מיקרוסקופי העץ והקרטון המפורסמים של נירנברג, שנשמרו מהם עותקים רבים במוזיאונים למדע ובאוספים הפרטיים. הם יוחסו בתחילה למחצית השניה של המאה ה-18. אבל מחקרים שנערכו משנות ה-80 של המאה ה-20 ואילך הוכיחו, כי עיקר ייצורם היה בשלהי המאה ה-18 ואל תוך המחצית הראשונה של המאה ה-19, ואילו הטלסקופים המשיכו להיות מיוצרים אל תוך העשורים הראשונים של המאה ה-20. המיקרוסקופים הטיפוסיים לתעשייה זו מהווים קטגוריה מיוחדת בהיסטוריה של המיקרוסקופ. המכשירים, שרבים מחוקרי ההיסטוריה של המכשור המדעי מתייחסים אליהם כאל מיקרוסקופי צעצוע, יכלו להיות מיוצרים בעלות נמוכה ומספרים גדולים ונמכרו בהצלחה במדינות הגרמניות של התקופה ומחוצה להן. איכותם האופטית היתה בסיסית ביותר ונתונה למעוותים (אברציות) ניכרים, ובשל תכונותיהם האופטיות הלקויות כמעט ולא התאימו לבדיקות מיקרוסקופיות רציניות, אפילו בתקופתם.

בעיצוביהם שאבו מיקרוסקופי נירנברג את השראתם מכמה מן העיצובים הטיפוסיים של המיקרוסקופ האנגלי של מחצית המאה ה-18. ניתן לזהות שלושה סוגים עיקריים: דגם קטן המבוסס על מיקרוסקופי הכיס של בנג'מין מרטין, היצרן הבריטי המבריק של המחצית השניה של המאה ה-18, המבוססים על גוף צינורי בו משולבות המראה והבמה, שבראשו צילינדר שדרכו מחליק צינור העדשות. בגירסת נירנברג הועתק הקונספט הזה לשילוב בין קופסת עץ אגוז מוארכת המכילה את המראה ומעליה שני פתחים מלבניים פשוטים להכנסת שקף (slider) מעץ ובו שורת נקבים עגולים בהם הוצבו הפרפרטים בין דיסקיות זכוכית דקה או לוחיות נציץ, ומעליו גליל קרטון עם חיזוקי עץ שנועד לקבל לתוכו את צינור העדשות שמיקודו על הפרפרט נעשה על ידי החלקתו מעלה ומטה בתוך הצילינדר. לעיתים מכונה מכשיר זה גם "מיקרוסקופ סככת הזקיף" (ובעברית של ימינו: מיקרוסקופ הבוטקה של הש.ג.). העיצוב הזה שאב אמנם את השראתו מ"מיקרוסקופ הכיס" של מרטין שהומצא 50 שנה קודם לכן והתפתח במהלך המאה ה-19 ליצירתו של "המיקרוסקופ הקונטיננטלי" של היצרנים העיקריים בצרפת ובארצות הגרמניות. אך בגירסת נירנברג זוהי גירסה מאוד גסה ופשוטה של המקור הנראית כביצוע כפרי של המתווה הכללי.

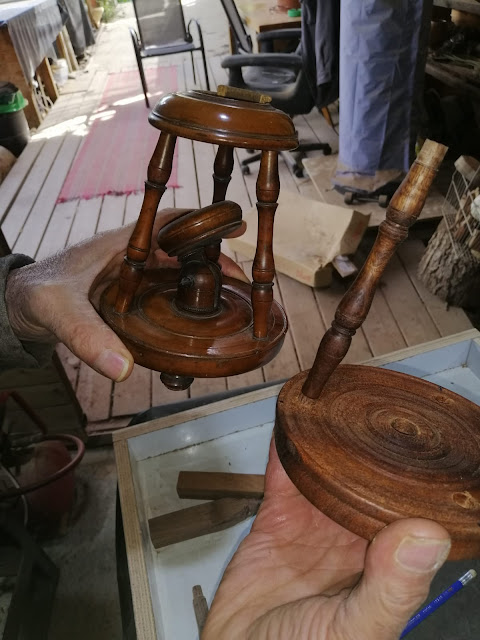

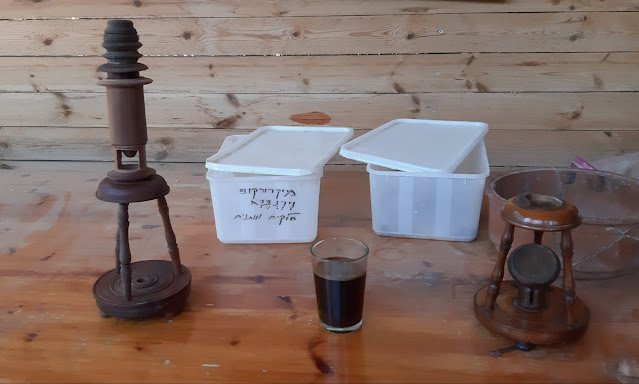

דגם נוסף מבוסס על העיצוב הפופולארי של Edmund Culpepper מתחילת המאה ה-18, שנחל הצלחה רבה והמשיך במשך מאה שנים אל העשורים הראשונים של המאה ה-19. עיצוב זה מתאפיין במבנה של חצובה כפולה. בגירסת נירנברג נקבעה במרכזו של בסיס עץ עגול שנעשה במחרטה מראה המתכווננת על ציר, ומשוליו התרוממו שלוש רגלים דקות שיוצרו אף הן במחרטה. אלה תמכו בראשן במסגרת עץ עגולה נוספת שלתוכה הותאם צינור ובו התקן פשוט להכנסת שקף עץ כנ"ל, ומעליו צילינדר קרטון שנועד לקבל לתוכו את צינור העדשות. מיקרוסקופי נירנברג מן הסוג הזה הם בבירור עותקים גסים למדי של המיקרוסקופ מסוג החצובה (המכונה בדרך כלל "מיקרוסקופ Culpeper") של המאה ה-18 עובר לתחילת המאה ה-19. גם מיקרוסקופי החצובה המקוריים, שיוצרו בכמויות גדולות עבור מעמד הביניים בבריטניה, הופקו עבור ציבור המתעניין בתולדות הטבע אך ללא שאיפות מדעיות מעמיקות או אמצעים לרכישת מיקרוסקופים "אמיתיים" ויקרים מאוד. עם זאת, הן המקור האנגלי והן ההעתקים המגושמים יותר שנעשו לו בבוואריה, מייצגים היבט חשוב בתולדות המדע – את הופעתו של המדע הפופולרי לקראת סוף המאה ה -18.

הדגם השלישי מבוסס על דגם המיקרוסקופ שעוצב על ידי John Cuff לקראת אמצע המאה ה-18. הוא מבוסס על תיבת עץ ובה מגירת אביזרים שעליה נקבע עמוד שנשא עליו את כל מרכיבי המערכת: המראה, הבמה, מערכת המיקוד וצינור העדשות. העיצוב הכללי היה זהה לכל שלושת הדגמים: המכשירים נעשו מעץ קל, כנראה מעץ פרי, ואילו הצינורות הנשלפים האחד מתוך השני נעשו מקרטון המכוסה בנייר מעוטר בצבעוניות. למעט השקפים, למיקרוסקופים בדרך כלל לא היו אביזרים נוספים. תיבות אחסון למיקרוסקופים הן נדירות ביותר.

קשה לתארך במדויק את המיקרוסקופים של נירנברג. מסמכים של יצרנים או משווקים, או מקורות היסטוריים אחרים אינם ידועים ונראה כי לא התקיימו. Turner סבור שמיקרוסקופים אלה נוצרו בעיקר במחצית הראשונה של המאה ה -19. מנגד, פטרי קובע בספרו "המיקרוסקופ" (1896), כי ניתן עדיין לקנות מיקרוסקופים זולים של נירנברג מסוג "תיבת הזקיף" מאופטיקאים בנירנברג. מידע זה אינו סביר ביותר, כיוון שלקראת סוף המאה ה -19 התקיימו מיקרוסקופים זולים רבים מפליז מתוצרת צרפת שנסחרו באופן המוני בכל רחבי אירופה ובצפון אמריקה והיו עדיפים בהרבה על מודל נירנברג מבחינה מכנית ואופטית. כל המיקרוסקופים הללו יוצרו בסגנון אחיד פחות או יותר, עם שינויים קלים בעיטורים, ככל הנראה במשך כמה עשרות שנים. ניתן לקבוע בהכללה כי עיקר הייצור של מיקרוסקופי נירנברג התקיים בין השנים 1830-1750 בקירוב. ייתכן שעיקר הייצור היה בסביבות 1800.

במיקרוסקופים של נירנברג הידועים עד כה אין חריטות היצרן הרגילות, אלא סימני מותג, כלומר שילובי אותיות שנצרבו בעץ - בעיקר בצד התחתון של הבסיס. רק כמה מותגים ידועים עד כה, אם כי לא ניתן לשייך אותם ליצרנים ספציפיים. נפוצים ביותר שילובי האותיות IM ו-JFF, הראשון יוחס לפעמים ליצרן או משווק שהזדהה כ-Junker, Magdeburg. אבל בכל המקרים, נראה כי החתימות מתייחסות למשווקים ולא ליצרנים ספציפיים. סביר מאוד להניח שכמקובל במאה ה-18, חלקי העץ השונים של המיקרוסקופים יוצרו באופן המוני על ידי בתי מלאכה שהתמחו בכך, כך גם העדשות וצינורות הקרטון, ואלה הורכבו ונמכרו על ידי המשווקים תחת שמם. הדבר משתמע גם מן הזהות של הצינורות האופטיים, שניתן להעבירם מטיפוס מיקרוסקופ אחד למשנהו, דבר המרמז על ייצור משותף.

עם זאת, ככל שהדבר יהיה מוזר, במספר מקרים ניצבו מיקרוסקופי נירנברג בקדמת המחקר המדעי. למרות העיצוב הכפרי והביצועים האופטיים הבסיסיים שלהם, בחלק מן המקרים הם שימשו כמה מדענים בולטים בשלבי הקריירה המוקדמים שלהם. מיקרוסקופ חצובה של נירנברג שימש את יאן אוונגליסטה פורקונייה (Jan Evangelista Purkyně, 1787-1869) במחקריו המוקדמים על הנוירונים שבבמוח הקטן, הנקראים על שמו (תאי פורקונייה), על סיבי פורקינייה (הרקמה הסיבית המוליכה דחפים חשמליים מהצומת האטריובנטריקולרי לכל חלקי חדרי הלב) ותגליות אחרות. מיקרוסקופ כזה שימש גם את כריסטיאן גוטפריד אהרנברג (1795-1876), חוקר הטבע הגרמני, הזואולוג, האנטומיסט המשווה והגיאולוג, בעבודתו על הפורמניפרים והפלנקטון. אהרנברג החל בעבודה זו ממש לאחר שובו מהפלגה לסיביר עם אלכסנדר פון הומבולדט, שם אסף אוסף גדול של דגימות זואולוגיות ובוטניות. בזיכרונותיו מ-1837 הוא מתייחס ל"מיקרוסקופ מעץ מן הסוג הנמכר בשלושים שילינג בנירנברג" אתו החל את עבודתו.









1-2-21 היום בסדנה מיקרוסקופ נירנברג יצירת העינית

 ואתא בוקר (08:00 בלי לאחר) נפגשנו בסדנה וכרגיל פתחנו בקפה (עזיז) ותה לואיזה (רון). נושא הישיבה הבוקר היה כשלון ההברזה בצינור תושבת העינית. לאחר שהעלינו אתמול היפותזות שונות ומשונות שחייבו קניית מקדח נוסף, הלכנו אתמול הביתה בתחשה של כישלון וצורך במקצה שיפורים. בלילה הופיע בחלומו של עזיז ישו ואמר לו שצריך פשוט לבצע את ההברזה נגד הסיבים וכי מקח 16 אשר כבר נמצא בסדנה יפיק לביצוע. ישו זכר שאבא שלו יוסף עליו השלום שהיה נגר הקפיד לבצע את ההברזות נגד כיוון הסיבים. עזיז העלה בבוקר את מסקנתו של ישו וניגשנו לעבודה.

והרי התוצאות:

שלב 1: הכנת תבריג ובו קדח 9 מ"מ עם מדרגה פנימית בקוטר 10 מ"מ עבור עדשת העינית. כמו כן, יהיה צורך ליצור בסיס שהוא תותב שישב בתוך צינור מס' 1




שלב 2: קידוח 16 מ"מ לפי המלצת ישו והברזת הקדח נגד הסיבים ולאחר מכן מבחן כניסת תבריג עץ תואם

חריטה ושיוף של התותב הנושא תבריג
שלב 3: חריטת התבריג וחריטת המכסה

ו...הצלחנו במשימה
