עמוד תווים מהגוני בהתהוות ש.נ.


ההתחלה...11/3/11

אם אתם רוצים לראות הכל באופן נוח יותר  הכנסו לאתר של העמוד שלכם

הפעם אני בונה עמוד תווים חדש ולא ללקוח רגיל קרי: אדם זר שעלי ללמוד להכירו..כי אם לאדם מוכר וחביב ואפילו בן משפחתי - נ. כמעט בן השלוש עשרה וזו מתנת הבר מצווה ממני עם המון תקווה שתשמח אותו.
העיצוב כבר נבחר ע"י חתן השמחה וזה העמוד שעלי לחקות:
רגליים מפותלות של עמוד תווים עשוי ספלי מהגוני



עמוד תווים ספלי מהגוני עם רגליים מפותלות.


אבל... מאז שבניתי את העמוד היו כמה לקחים שנלמדו והופנמו:
1. עמוד עם רגליים במרווח קטן אמנם חוסכות מקום בשטח הבית אך העמוד אינו יציב וזה מציק ומעיק - יש להגדיל את המרחק בין הרגליים ל54 - 50 ס"מ לצלע משולש שווה צלעות הבונה את המרחק בין הרגליים..
2. חייב להתקיים יחס בין מסת המקראה למרחק בין הרגליים אחרת העמוד יסבול ממקראה כבדה על עמוד ורגליים דקות - מה שיתרום להתנודדות ואף לנפילה או שבר ברגליים - הרגליים חייבות להיות מסיביות אם המקראה מסיבית.


אז נסענו בשבוע שעבר ובחרנו את חתיכת המהגוני ממנה יקום עמוד התווים לתפארת כינורו של נ. "טירטרנו" את העובדים במחסן העצים, נברנו בערימת עצי המהגוני, העמסנו על הטנדר ונסענו הביתה עם השלל שאתם רואים בתמונה - לוח מהגוני באורך 4.10 מ' ללא פגמים, כבד, קשוח, קשה ומחוספס...

לוח ספלי מהגוני לפני הקצעה..מחוספס כתוצאה מהשריטות שמשאיר מסור הסרט של המנסרה שם פרסו את בול העץ ללוחות..



מבט מקרוב - מבעד לשריטות והחיספוס מציץ המרקם של העץ..



לוח מהגוני בתוך המקצוע..מסלקים את השריטות..מיישרים את העץ ..



אחרי הקצעה..המרקם מתגלה..



הרבה נסורת..צריך לנקות..



שבלונה לרגל של העמוד


בעזרת השבלונה אפשר לצייר את הרגל על העץ  ולחתוך במסור סרט..



חותכים...



חותכים..העץ קשה וזה לוקח המון זמן.. במיוחד אם יש הרבה פיתולים...



חותכים..


חותכים...



עוד חיתוכים..



ועוד.....




רגל לאחר חיתוך בסיסי כבר שתי רגליים חתוכות...


מבט מקרוב...נראה זוועה..


רגל ושבלונה יחד


זהו להיום, כבר השעה 15:00 צריך לנקות, לשאוב, להפעיל לחץ אוויר, לסגור וללכת הביתה לאכול ושאר עניינים...
מחר יום שישי - הסדנה סגורה, וכך בשבת. ביום א' נחזור לעניינים...


היום יום א' 6-11-11 שברתי להב של הראוטר שהוא כרסום העץ ובזבזתי שעה בחיפוש להב חלופי בחנויות כלי עבודה. לבסוף, פתרתי את הבעייה והתחלתי לעבוד על העמוד דנן.
עיקר המאמץ היום הושקע בכירסום גרז נאות ומשולש בבסיס העמוד ובהתאמת הרגליים.

כירסום חתך משולש עבור שלוש הרגליים בעזרת הראוטר, הכירסום דרך שבלונה שהכנתי קודם..





 בסרטון - טיפול במפסלת בשאריות
הבסיס מכורסם..


שיוף הרגל ..משייפים הרבה בעבודה הזו וזה לא פשוט כי הרגל מתפתלת מאוד בצורתה...





בסירטון - חיתוך הרגל לצורך התאמתה לבסיס
שני הבסיסים נקדחים יחד..


הרגל מקוצצת למידה במסור סרט ומותאמת לבסיס




התאמת הרגל לבסיס



הבסיס העליון על הבסיס התחתון


האור האדום נובע מהעובדה שהגג בסדנה אדום ושקוף ולי זה לא מפריע...



קצת שיוף..

התחלה של משהו...





היום7-11-11 טיפלתי ברגליים
סימון בסיס הרגל כהכנה לקידוח שבסופו תורכב רגלית



קודחים

החור שקדם לתותב 8 מ"מ



הכנסת התותב..

עכשיו שיש לרגל רגלית אפשר לטפל בשוליים ולעשות לה קאנטים

הלהב החצי עגול של הראוטר מעגל מהגוני

הרבה נסורת

לפני ואחרי..

מבט מקרוב...

הרגל בתוך הג'יג שבניתי לצורך הפעולה..

שלוש רגליים מוכנות
היום 9-11-11 קידמתי את הבסיס והרגליים וגם את העמוד המרכזי



סימון התעלה הפנימית






חצי עמוד לפני כירסום התעלה המרכזית ולאחר סימון



בודק שלהב הראוטר נמצא בדיוק על הסימון..


מכרסם תעלה


בודקים את העומק



פס פרספקס אשר יגן על העמוד הפנימי משריטות העלולות להיווצר כתוצאה מלחץ בורג ההצמדה המשמש מעצור לעמוד הפנימי

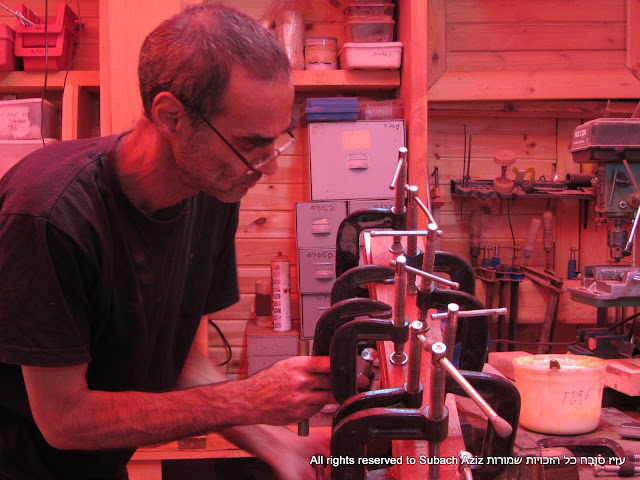

הצמדה בקליבות


המון קליבות


הוסף כיתוב




סוגרים חזק..




נראה בסדר...


חריטת הבסיס

שיוף במלטשת להתאמת הרגל לגרז בבסיס


נראה מתאים..

ליטוש נקודה עקשנית בעזרת סרט שיוף וגומי מאבוב אופניים

מבט מהצד

שלוש רגליים ובסיס..

הרגליים צריכות עוד קצת ראוטר בקו המגע עם הבסיס..

הרבה יותר טוב עכשיו...

נכנס חלק.. יהיה קל להרכיב ולהדביק..

גובה הבסיס והרגליים מהקרקע 28 ס"מ

עוד מבט...

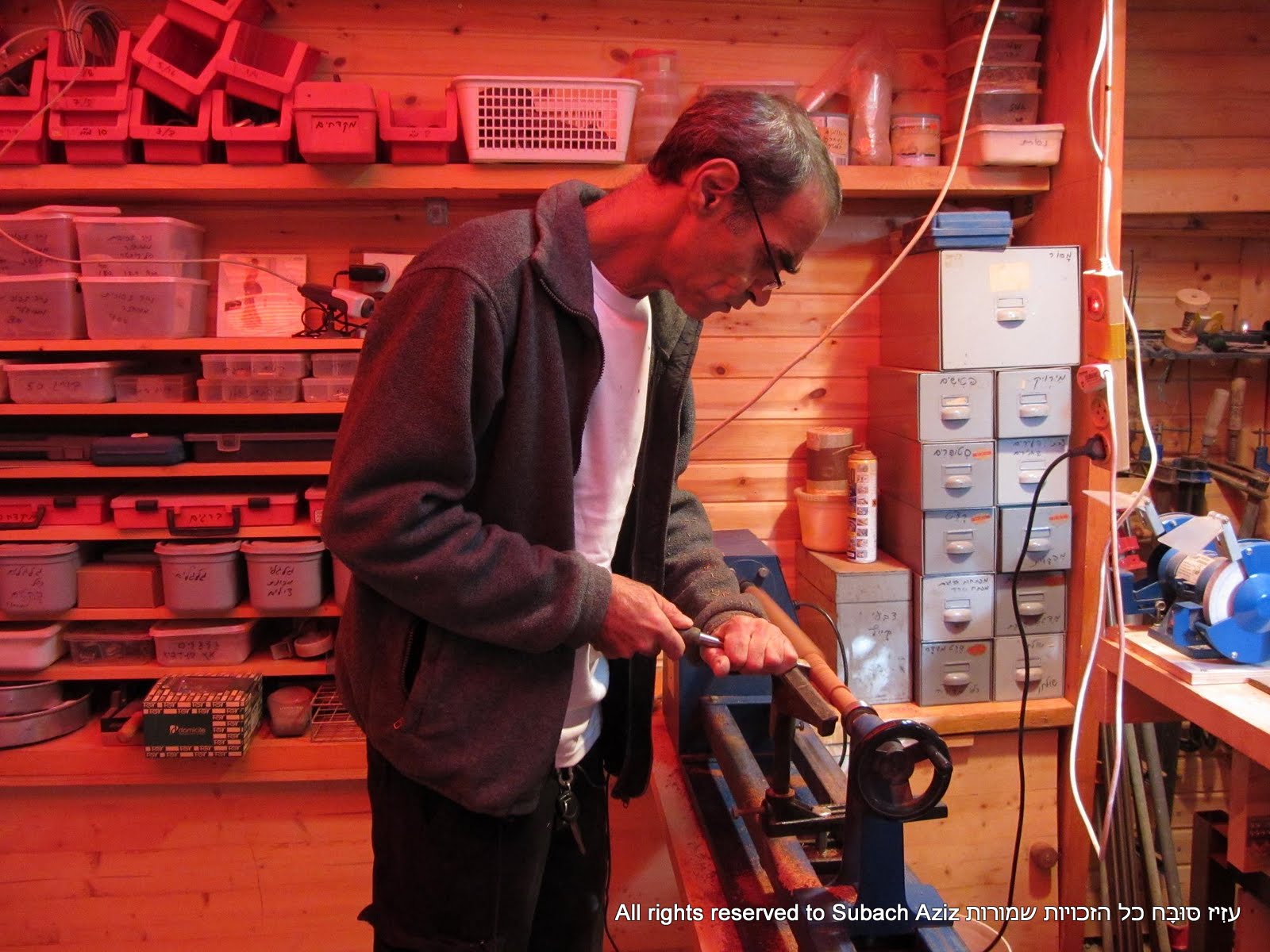

10-11-11 היום חרטתי את העמוד המרכזי..הרבה עבודה


בסרטון ניתן לראות הכנת העמוד שהודבק לחריטה, ראשית יש להסיר ממנו את החומר המיותר ..
עכשיו יש למצוא את מרכז העמוד ולהעלות על המחרטה ומכאן מתחילה חריטת העמוד..


חורטים..




משייפים...





ומשייפים....






מתחיל לקבל צורה...

כאן נמצא החור שהכנתי לפני ההדבקה ובתוכו קבוע תבריג 6 מ"מ עבור כפתור ההצמדה..

בורג 6 מ"מ בתבריגו..





בסיס ורגליים הפוכים כל גבם..

מקרוב...

עמוד תווים מהגוני רוצה להיות מורכב..יאלץ לחכות..

מתחיל להיראות?


החלקים המוכנים עד כאן


עוד מבט..

בסרטון אפשר לראות את החלקים השונים של העמוד ובעצם לאן הגעתי היום...




היום יום שישי 11-11-11..אז מה קרה היום? לא הרבה....
07:30 לקחתי ילד לבית הספר
08:00 עשיתי קניות בסופרמרקט
08:45 פרקתי קניות..
08:55 שתיתי קפה..
09:10 ניקיון בית....המון אקונומיקה..אני אוהב אקונומיקה
10:30 שיוף עמוד תווים ספלי מהגוני של ש.נ, הדבקת רגליים, הרכבה..



הדבקה באפוקסי שקוף..




מבט מקרוב



עמוד עם רגליים (3) בחצר שלי...

היום יום א' 13-11-11

בוצעו כמה משימות:
1. חריטת העמוד הפנימי
2. חריטת מתאם התנועה של העמוד הפנימי
3. בניית מפרק תומך אחורי של המקראה







חורטים...

חורטים...

וחורטים..

בית מוביל העמוד הפנימי

התאמת המוביל לביתו..

המוביל במקומו

העמוד נכנס למוביל

חלק א' של מפרק תומך המקראה האחורי מותאם לקצה העמוד..

מתאים

כל החבורה יחד..

חלק ב' של המפרק במצב הדבקה על המלחציים




הכל מורכב יחד

מבט צד

הרבה דרגות חופש..זה טוב - אפשר יהיה להזיח את המקראה בהמון זוויות עד שכיבה כאילו היא שולחן..

היום יום ג' 15-11-11 וזהו יומה של המקראה..

בניתי לוח הקצעתי והדבקתי..עכשיו הוא מתכונן ליישור מלטשת


נייר זכוכית 40 בהתחלה..זה יסיר את הדבק והכתמים אחר כך נייר עדין יותר (100) ואחר כך עדין יותר ואחר כך...


מלטש..


מתחיל להיראות..


מקבל צורה..


יש עדיין כמה שריטות מהמקצועה אבל תיכף ייעלמו...


יתאים לספר פתוח במידותיו, אבל, צריך להיזהר כי העמוד הפנימי רק 16 מ"מ אסור שהמקראה תהיה כבדה מדי


תווים פתוחים על הלוח..


שירטוט אלכסונים לאיתור המרכז..


ועוד שירטוט אנכים..


שירטוט מדוייק של קווי החיתוך


חיתוך ראשון..


חיתוך שני..נשאר לעגל שוליים תחתונים..


שיוף..


"מורכב" (כאילו..) בעזרת קליבה קטנה..


מבט נוסף


מקרוב..



זהו להיום עד מחר.  יש לי שיעור ללמד אז אחרי הלימודים או מחר בבוקר..


היום 16-11-11  בניתי את מחוג המקראה. האמירה "בניתי" קצת לקויה אולי אני צריך להגיד ניסרתי וכִּרְסָּמְתִּי, אבל זה נשמע כאילו אני איזה מזיק עץ אז אני אומר: "בניתי.."
שלב א. עלי להקציע את העץ הדרוש


העץ מוקצע..


עוד מבט

הראוטר הלא הוא כרסום העץ משמש גם כמחוגה וגם ככרסום

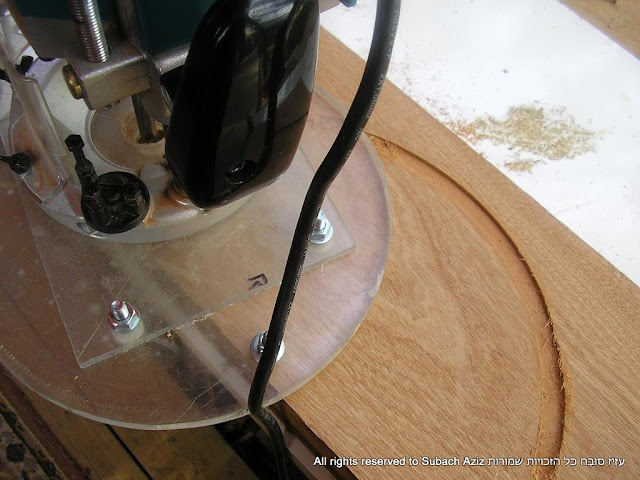

תחילת כירסום תעלה שהיא חלק קשת ממעגל








חותכים לשניים


יש לי מחוגת עץ...







מנסרים





















































היום יום ד' 23-11-11 ..נעדרתי מהרשת לזמן מה ולא היה מי שיעזור בצילומים אבל היום הצלחתי להסתדר וגם לסיים את העמוד ומה שנשאר זה לצבוע בלכה דו רכיבית ו"ללקק".
אז מה עשיתי היום?
1. סיימתי את המחוג
2. סיימתי את כל כפתורי ההצמדה
3. ביומיים הקודמים החלפתי את העמוד הפנימי שהיה עשוי עץ - בעמוד מתכת כי עמוד עץ 14 מ"מ לא מסוגל לשאת את המקראה כיאות (מתנדנד ולא יציב).
המקראה במבט מהצד..עדיין ללא שמן טיק ועדיין לא עשיתי קאנטים למחוג.. תיכף נעשה זאת

הדבקת המקראה

המחוג לאחר כירסום קאנטים

הראוטר ואני כירסמנו קאנטים..

שני חלקי המחוג לאחר כירסום

שיוף נוסף על המלחציים של המחוג

המחוג לאחר שמן טיק

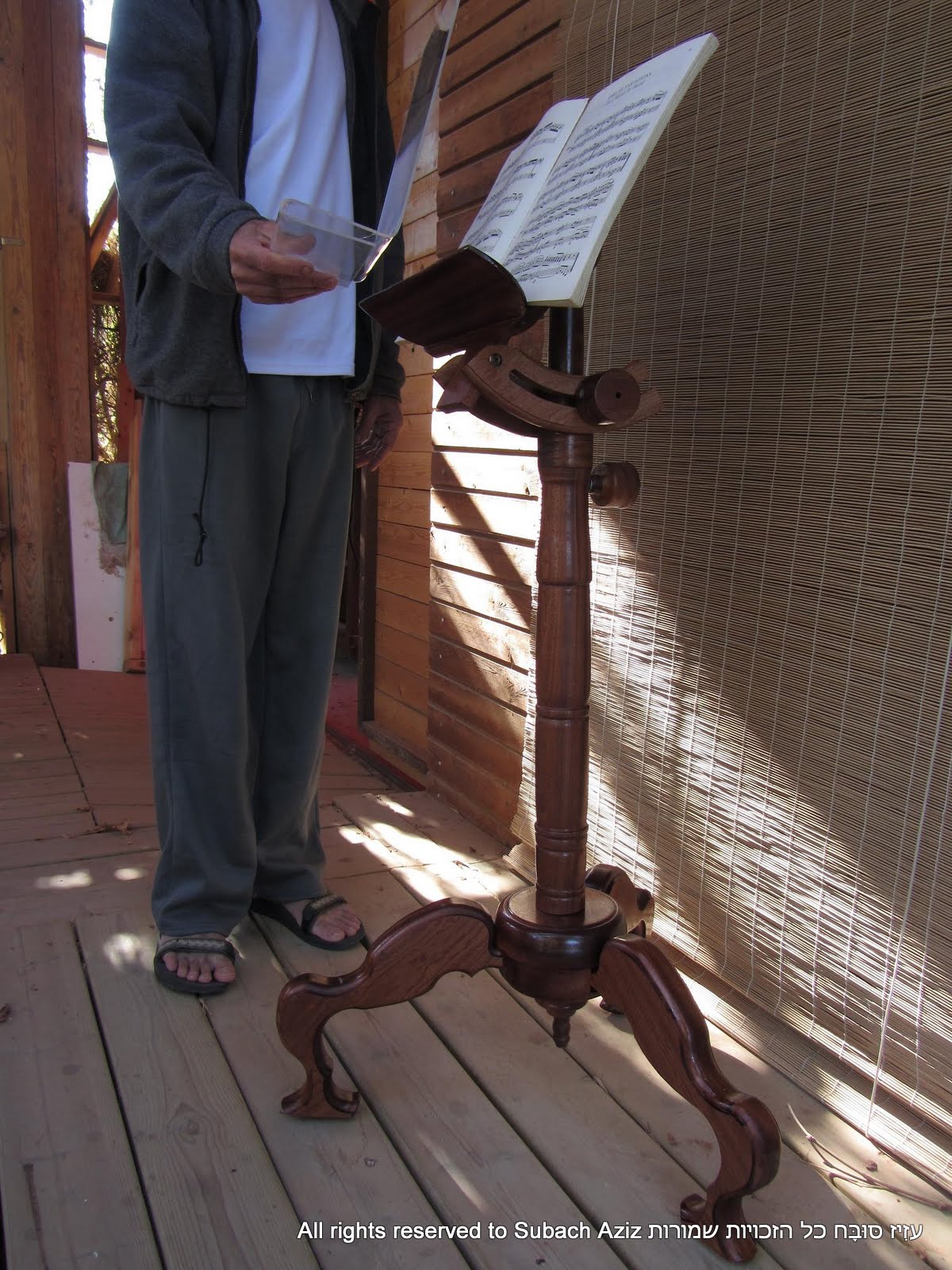

עמוד תווים עם התווים עליו

פני שטח המקראה

מבט מהצד לאחר שמן טיק וכירסומים..

כפתורי ההצמדה בבסיס העמוד

סמניית פרספקס שקופה
זהו נשאר רק לתת להכל להתייבש קצת..קצת מירוק..קצת התאמות ואז לכה דו רכיבית והעמוד מוכן..רואים את הסוף..
היום יום ה' 24-11-11
יום המירוק ולכה שכבה ראשונה. בשלב זה הלכה מדוללת מאוד..
הכל מוכן אני מבצע את המירוק על מברשת פרווה מסתובבת..

מירוק העמוד..

מירוק שני חלקי המחוג..

העמוד ממורק

עוד מבט..

מירוק הבסיס..

הבסיס ממורק..

רגליים ממורקות..

לכה יד ראשונה..

מבט נוסף..

העיטור על החלק התחתון של הרגליים לאחר לכה (כמובן מצולם הפוך)

העמוד המרכזי עם כפתור ההצמדה לאחר לכה יד ראשונה..

עוד מבט




מחר עוד שיוף לכה בנייר 400 ועוד שכבת לכה אבל פחות מדוללת ואחר כך שוב ושוב ו...



26-11-11 יום שבת
זהו... עמוד תווים ספלי מהגוני ש.נ מוכן..






עמוד תווים ספלי מהגוני של ש.נ מוכן לנסיעה

עמוד תווים בחצר שלי....

עוד מבט..


ומצד שני...

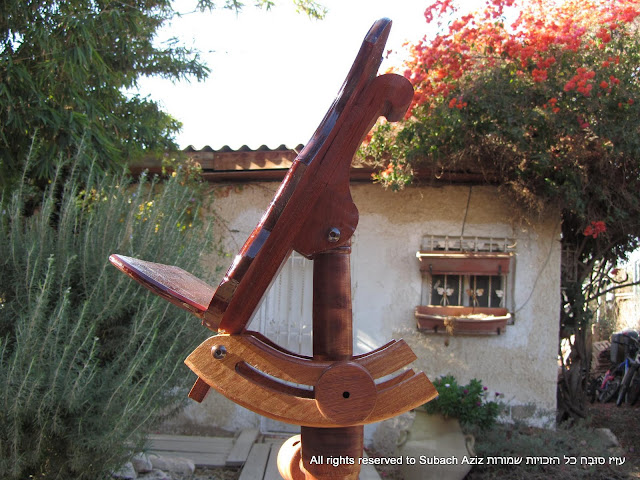

מחוג ותומך אחורי - מבט מהצד..

עוד מבט..

כפתור הצמדה של העמוד המרכזי

רגלי העמוד מבט קרוב

כפתור הצמדה של הבסיס מצמיד את העמוד אל הבסיס

מקראה

עם התווים

עוד מבט

סמניית הפרספקס (לא תכננתי להכין כזו אבל התחשק לי לשחק..)

סימנייה ועמוד

הרכבת הסימנייה

סימנייה על התווים - היתרון שלה שאפשר לקרוא את התווים דרכה כי היא שקופה

מבט על הכל

ובזאת תמה מלאכתי
עכשיו ש.נ עשה אתה את מלאכתך בכינורך. אני מקווה שתשמח בעמוד תווים זה. לקח 13 ימי עבודה לבנותו יום לכל שנה שיכולת לגדול עד כאן - חזק כמו מהגוני משובח, איכותי, מלוטש, מבריק....
עזיז
