20-10-13
ושוב אנחנו בונים עמוד תווים, והפעם עבור ד. לכיש. העמוד יהיה דומה לעמוד שבנינו כבר ואנו מקווים שיצלח בידנו כמו העמודים הרבים שנבנו בסדנה בעבר. ד. לכיש מנגן צ'לו ובת זוגו צ'לנית גם היא. העמוד יהיה עם מקראה בצורת לירה יוונית ועשוי ספלי מהגוני. והרי עוללות היום:
22-10-13
היום היה יום כיף, אלי אדמית הצטרף, רון ואני הדבקנו את העמוד המרכזי והתחלנו בסימון וחיתוך רגלי העמוד. זה יום קצר קצת אבל מספק...
והנה קצת תמונות וסרטונים
24-10-13
היום סיימתי לחתוך רגליים ולהתאים את העמוד הפנימי לעמוד המרכזי. אז רוב החלקים מוכנים..
29-10-13
היום התחלנו לעבוד על ראש העמוד שדרכו יכנס בורג כפתור ההצמדה אשר ינעל את העמוד הפנימי בתוך העמוד המרכזי. כאשר התברר לנו שבורג עשוי עץ יהיה גדול מדי חזרנו לבורג עשוי מתכת עם כפתור הצמדה עשוי עץ.
3-11-13
היום בנינו את העמוד המרכזי וחיברנו ואף חרטנו את הכל יחד וכמובן שייפנו ושייפנו את הרגליים חומר קשה מהגוני ולוקח המון זמן לשייף..
כמות עצומה של שיוף נדרשת כדי ליישר את הרגליים. הן חתוכות מספלי מהגוני שהוא עץ קשה, החריצים שיצר בהן מסור הסרט עמוקים, ואני נזקק לשופין, פלאף, מפסלת וסבלנות כדי ליישר ולמרק אותן עד שתהיינה ראויות ושוות...הרבה שיוף
5-11-13 שיוף הרגליים....
אין הרבה מה להגיד כאן חוץ מהעובדה ששיוף הרגליים הוא תרגיל סבלנות ארוך...כמעט אמרתי מתיש אבל..לא. לא מתיש כי זה היופי שבמלאכה הזו, העץ מקבל צורה מציג את מרקמו הנפלא של ספלי מהגוני, מתמרק ולאט לאט הרגליים מתחילות להיראות מבעד לבלגאן השבבים הנסורת ואבקת העץ. קצת סרטונים עכשיו...
6-11-13
היום נשארתי בבית ולא הלכתי לאוניברסיטה. טל חלה אתמול והחלטנו להשאירו בבית עוד יום, נראה שהוא מבלה יפה....
אני מטפל בניסוי הנמלים בטלפון ובינתיים מקדם את עמוד התווים של ד. לכיש.
היום סיימתי שיוף רגליים בסיסי לפני ראוטר, ואת כירסום התעלה בבסיס. וכמובן חריטת הבסיס וחריטת חור התותב של העמוד המרכזי. והרי תמונות מעוללות היום.
7-11-13
היום עשינו כרסום לשפת הרגליים בראוטר קטנצ'יק ו...התאמות קטנות לבסיס ו...לקח המון זמן
קצת תמונות....
10-11-13
היום חתכנו מקראה, העמוד כבר עומד, יש רושם מוטעה שהנה הנה אנחנו מסיימים אבל...לא! יש עוד הרבה מה לעשות:
1. לקדוח חור בעמוד הפנימי לפני חיתוך 45 מעלות
2. לחתוך את העמוד הפנימי 45 מעלות
3. לחרוט את העמוד הפנימי ולשייף
4. לשייף רגליים
5. להדביק רגליים לבסיס
6. לחרוט כפתור הצמדה בסיס
7. לחרוט כפתור הצמדה עמוד מרכזי
8. לשייף מקראה
9. ראוטר על המקראה
10. לבנות תומך אחורי למקראה
11. דיבלים למקראה
12. תומך תווים למקראה
ובטח אחשוב על עוד שיופים ומירוקים וליקוקי עץ כאילו ואחרים
11-11-13 שיוף רגליים - שיוף ראשון
18-11-13
היום קדחנו את המקראה והתחלנו לחרוט דיבלים עבור המקראה. משימת הקידוח התגלתה כמסובכת כנובע מגודלה של המקראה דמוית הלירה. לצורך כך בנינו ג'יג מיוחד לקידוח הארוך והבעייתי הזה. כמו כן, התחלנו לחרוט את הדיבלים עצמם שזו עבודה מורכבת כי עוביו של הדיבל הוא 8 מ"מ והוא ארוך, אזי, החריטה מתקדמת ממש לאט ועם הרבה מדידות שאחרת לא יעבור הדיבל בקדחים שבמקראה.
26-11-13
היום שייפנו את המקראה שיוף ראשוני וידני לחלוטין. המון עבודה להכין את הדיבלים שיהוו את מיתרי המקראה.
9-12-13
המון דברים קרו לנו במהלך העבודה והחשוב שבהם הוא שבירת אחת הרגליים בעת מילויי האפוקסי. פשוט הבסיס והרגליים המודבקות "נשרו" מהמלחציים לרצפת הסדנה ואחת הרגליים נשברה. הייתה איזו דממה.. ואז.. התקשרתי לד. לכיש לבשר את מוצאות הרגל. לאחר מכן הדבקנו אותה, ואז, התחלנו לייצר את הכל מחדש כי לא ניתן משהו שנשבר והודבק.
10-12-13
היום עבדנו בעיקר על הבסיס החדש לרגליים החדשות. הבסיס נחרט אבל חסרו לו התעלות אליהן יכנסו הרגליים. קצת ויכוחים איך נכון לבצע את המשימה והבעייה הקבועה והמטרידה של כיוונון משהוא עגול למסלול כירסום ישר. התעלות מסודרות במשולש כך שיש תוספת קושי לחישוב. גם הקיבוע לשולחן הכירסום לא טריוויאלי, אבל, המלאכה בוצעה. מעט תמונות אבל זה מה שיש ליום פעילות זה...
22-12-13
בין התיעוד הקודם לנוכחי קרו כל מיני דברים....
גילינו שעשינו שגיאה והעמוד המרכזי ארוך מדי אז נעשה עמוד מרכזי חדש.
עשינו את הרגליים החדשות במקום מה שנשבר בסבב הקודם וחרטנו את הבסיס. כך גם נחתך ונבנה תומך המקראה ותומך התווים על המקראה
24-12-13
היום עבדנו על צביעת לכה ראשונית את הבסיס החדש והכנו עמוד חדש קצר מקודמו כדי שגוב התווים מהקרקע יהיה 70 ס"מ - לא יותר.
30-12-13
רגע לפני סיום
היום עשינו יש שלישית לכה והעמוד גמור. מר לכיש יכול לבוא מחר לקחת את העמוד. נקווה שיהיה מרוצה...
תמונות:
31-12-13
זהו, סיימנו. אם ד לכיש מעוניין בעמוד התווים הוא מוזמן לבוא לקחת...
ושוב אנחנו בונים עמוד תווים, והפעם עבור ד. לכיש. העמוד יהיה דומה לעמוד שבנינו כבר ואנו מקווים שיצלח בידנו כמו העמודים הרבים שנבנו בסדנה בעבר. ד. לכיש מנגן צ'לו ובת זוגו צ'לנית גם היא. העמוד יהיה עם מקראה בצורת לירה יוונית ועשוי ספלי מהגוני. והרי עוללות היום:
סימון מרכזים בעמוד הפנימי |
חריטה ראשונית של העמוד הפנימי |
ויש תוצרים... |
רון מקציע מהגוני |
דיוק העמוד הפנימי במחרטת ספירלות |
עוד מבט.. |
חריטת תעלה בעמוד המרכזי |
עוד מבט... |
היום היה יום כיף, אלי אדמית הצטרף, רון ואני הדבקנו את העמוד המרכזי והתחלנו בסימון וחיתוך רגלי העמוד. זה יום קצר קצת אבל מספק...
והנה קצת תמונות וסרטונים
הדבקות..
שירטוט רגלי העמוד על גוש של ספלי מהגוני משבלונה |
השבלונה והתוצר הראשוני.. |
היום סיימתי לחתוך רגליים ולהתאים את העמוד הפנימי לעמוד המרכזי. אז רוב החלקים מוכנים..
היום התחלנו לעבוד על ראש העמוד שדרכו יכנס בורג כפתור ההצמדה אשר ינעל את העמוד הפנימי בתוך העמוד המרכזי. כאשר התברר לנו שבורג עשוי עץ יהיה גדול מדי חזרנו לבורג עשוי מתכת עם כפתור הצמדה עשוי עץ.
שני לוחות המהגוני מודבקים יחד לאחר קידוח מרכז ולפני חריטה - נחכה שיתייבש |
קידוח צד בלוח המהגוני לפני ההדבקה - שם יכנס תותב 6 מ"מ עבור בורג כפתור ההצמדה |
היום בנינו את העמוד המרכזי וחיברנו ואף חרטנו את הכל יחד וכמובן שייפנו ושייפנו את הרגליים חומר קשה מהגוני ולוקח המון זמן לשייף..
הכנת שלושת הרגליים לשיוף יחדיו |
הרגליים מלאות חריצים גסים שיש לשייף |
כאן נכנס מאוחר יותר כפתור הצמדה |
הראש והעמוד מודבקים יחד על המחרטה |
חריטת ראש העמוד לפני הדבקתם ליחידה אחת |
לאחר שיוף ראשון - יש עוד המון ימי שיוף... |
אין הרבה מה להגיד כאן חוץ מהעובדה ששיוף הרגליים הוא תרגיל סבלנות ארוך...כמעט אמרתי מתיש אבל..לא. לא מתיש כי זה היופי שבמלאכה הזו, העץ מקבל צורה מציג את מרקמו הנפלא של ספלי מהגוני, מתמרק ולאט לאט הרגליים מתחילות להיראות מבעד לבלגאן השבבים הנסורת ואבקת העץ. קצת סרטונים עכשיו...
6-11-13
היום נשארתי בבית ולא הלכתי לאוניברסיטה. טל חלה אתמול והחלטנו להשאירו בבית עוד יום, נראה שהוא מבלה יפה....
אני מטפל בניסוי הנמלים בטלפון ובינתיים מקדם את עמוד התווים של ד. לכיש.
היום סיימתי שיוף רגליים בסיסי לפני ראוטר, ואת כירסום התעלה בבסיס. וכמובן חריטת הבסיס וחריטת חור התותב של העמוד המרכזי. והרי תמונות מעוללות היום.
התעלות בבסיס חרוטות |
3 רגליים ובסיס |
לפני כרסום |
שבלונת התעלות |
על שולחן הכרסום |
שרטוט על הבסיס |
סימון היקף לפני חריטה |
שני חלקי הבסיס מוכנים |
תואם |
הרכבה ראשונית |
היום עשינו כרסום לשפת הרגליים בראוטר קטנצ'יק ו...התאמות קטנות לבסיס ו...לקח המון זמן
קצת תמונות....
רגל נתונה במסגרת לפני כרסום |
רגל לאחר כרסום |
ליטושים והתאמות על מלטשת |
הרגליים מוכנות לפני שיוף |
עוד מבט |
היום חתכנו מקראה, העמוד כבר עומד, יש רושם מוטעה שהנה הנה אנחנו מסיימים אבל...לא! יש עוד הרבה מה לעשות:
1. לקדוח חור בעמוד הפנימי לפני חיתוך 45 מעלות
2. לחתוך את העמוד הפנימי 45 מעלות
3. לחרוט את העמוד הפנימי ולשייף
4. לשייף רגליים
5. להדביק רגליים לבסיס
6. לחרוט כפתור הצמדה בסיס
7. לחרוט כפתור הצמדה עמוד מרכזי
8. לשייף מקראה
9. ראוטר על המקראה
10. לבנות תומך אחורי למקראה
11. דיבלים למקראה
12. תומך תווים למקראה
ובטח אחשוב על עוד שיופים ומירוקים וליקוקי עץ כאילו ואחרים
11-11-13 שיוף רגליים - שיוף ראשון
החלקים השונים של העמוד |
צריך להחליק ולשייף.... |
פרטים קטנים |
תיקון במפסלת חדה ולמעשה זה יותר שיוף וגירוד מתיקון |
היום קדחנו את המקראה והתחלנו לחרוט דיבלים עבור המקראה. משימת הקידוח התגלתה כמסובכת כנובע מגודלה של המקראה דמוית הלירה. לצורך כך בנינו ג'יג מיוחד לקידוח הארוך והבעייתי הזה. כמו כן, התחלנו לחרוט את הדיבלים עצמם שזו עבודה מורכבת כי עוביו של הדיבל הוא 8 מ"מ והוא ארוך, אזי, החריטה מתקדמת ממש לאט ועם הרבה מדידות שאחרת לא יעבור הדיבל בקדחים שבמקראה.
מוטות מרובעים שיהפכו לדיבלים. תכננו להכניס 5 מוטות אבל נכניס רק שלושה כדי לא לפגום בעיצוב. |
הג'יג בפעולה |
כפתור הצמדה תחתי המרתק את העמוד לבסיס |
השחזת מפסלות |
כפתור ההצמדה במקומו |
העמוד לפני הרכבת כפתור ההצמדה התחתי |
חריטת הדיבלים |
היום שייפנו את המקראה שיוף ראשוני וידני לחלוטין. המון עבודה להכין את הדיבלים שיהוו את מיתרי המקראה.

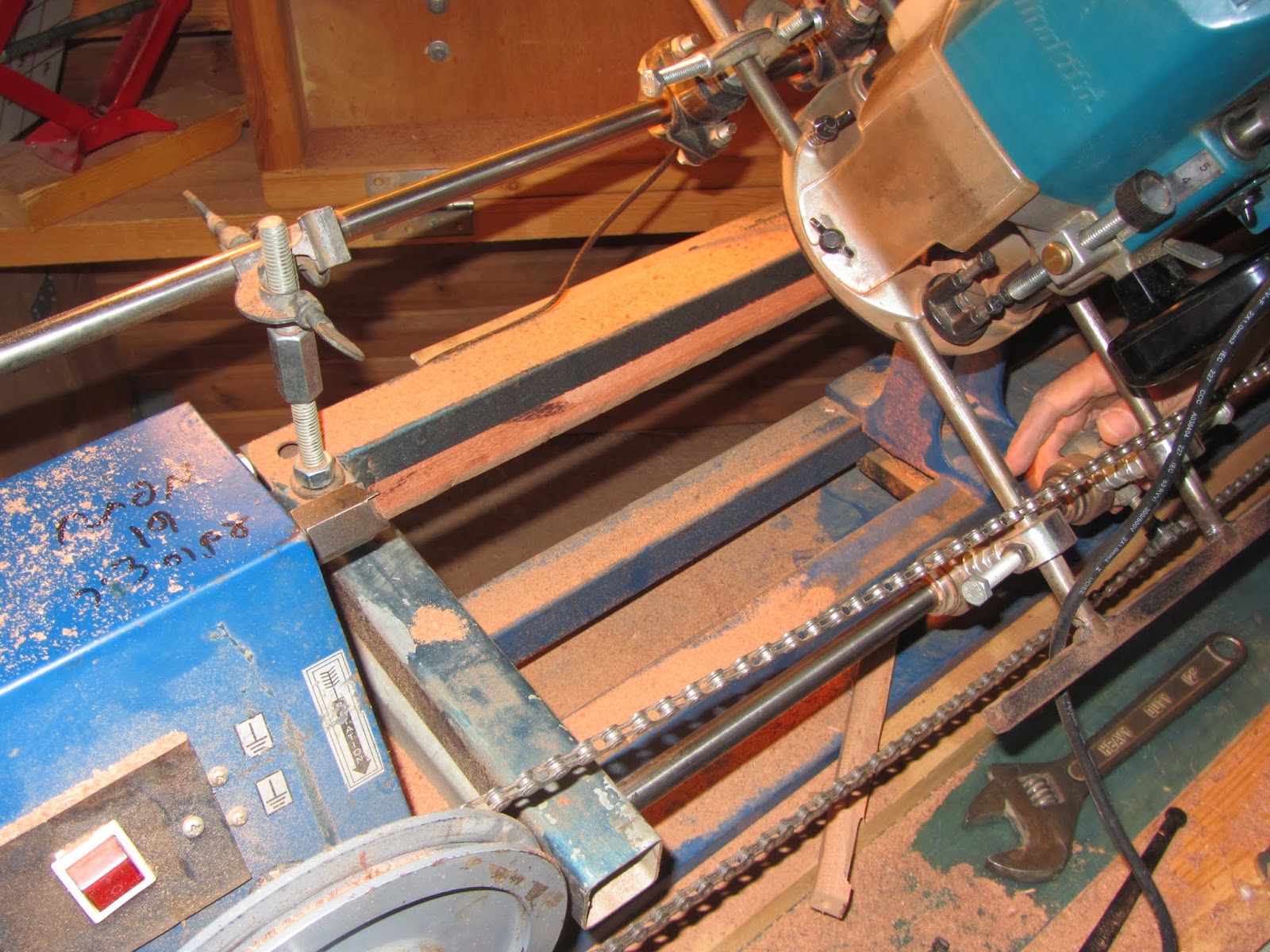

הכנת דיבלים על מחרטת הספירלות שלנו |

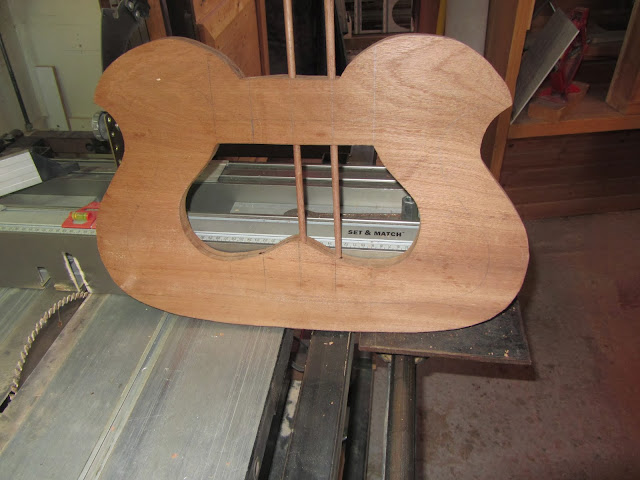

הדיבלים בתוך המקראה |
נו מתקדמים קצת? |
משייפים.... |
משייפים.... |
המון דברים קרו לנו במהלך העבודה והחשוב שבהם הוא שבירת אחת הרגליים בעת מילויי האפוקסי. פשוט הבסיס והרגליים המודבקות "נשרו" מהמלחציים לרצפת הסדנה ואחת הרגליים נשברה. הייתה איזו דממה.. ואז.. התקשרתי לד. לכיש לבשר את מוצאות הרגל. לאחר מכן הדבקנו אותה, ואז, התחלנו לייצר את הכל מחדש כי לא ניתן משהו שנשבר והודבק.
יציקות אפוקסי טרם שבר |
נראה טוב עוד מעט זה יפול וישבר |
רגע לפני הנשירה.. |
נשבר... |
הודבק |
מודבק |
שלא נשכח ששברנו.. |
לפני הדבקה |
חותכים מחדש |
הרגל השבורה מודבקת |
הבסיס הפסול |
הרגליים החדשות ליד הבסיס הפסול |
עוד מבט |
הרגל השבורה לאחר ההדבקה |
הרגליים החדשות בשיוף |
עוד מבט |
המקראה |
הוסף כיתוב |
שבלונה לרגליים לצורך כירסום בראוטר |
עוד מבט |
כירסום קאנטים |
המקראה לאחר כירסום קאנטים |
כירסום קאנטים ברגליים |
מוכן |
10-12-13
היום עבדנו בעיקר על הבסיס החדש לרגליים החדשות. הבסיס נחרט אבל חסרו לו התעלות אליהן יכנסו הרגליים. קצת ויכוחים איך נכון לבצע את המשימה והבעייה הקבועה והמטרידה של כיוונון משהוא עגול למסלול כירסום ישר. התעלות מסודרות במשולש כך שיש תוספת קושי לחישוב. גם הקיבוע לשולחן הכירסום לא טריוויאלי, אבל, המלאכה בוצעה. מעט תמונות אבל זה מה שיש ליום פעילות זה...
כרסום הבסיס |
בין התיעוד הקודם לנוכחי קרו כל מיני דברים....
גילינו שעשינו שגיאה והעמוד המרכזי ארוך מדי אז נעשה עמוד מרכזי חדש.
עשינו את הרגליים החדשות במקום מה שנשבר בסבב הקודם וחרטנו את הבסיס. כך גם נחתך ונבנה תומך המקראה ותומך התווים על המקראה

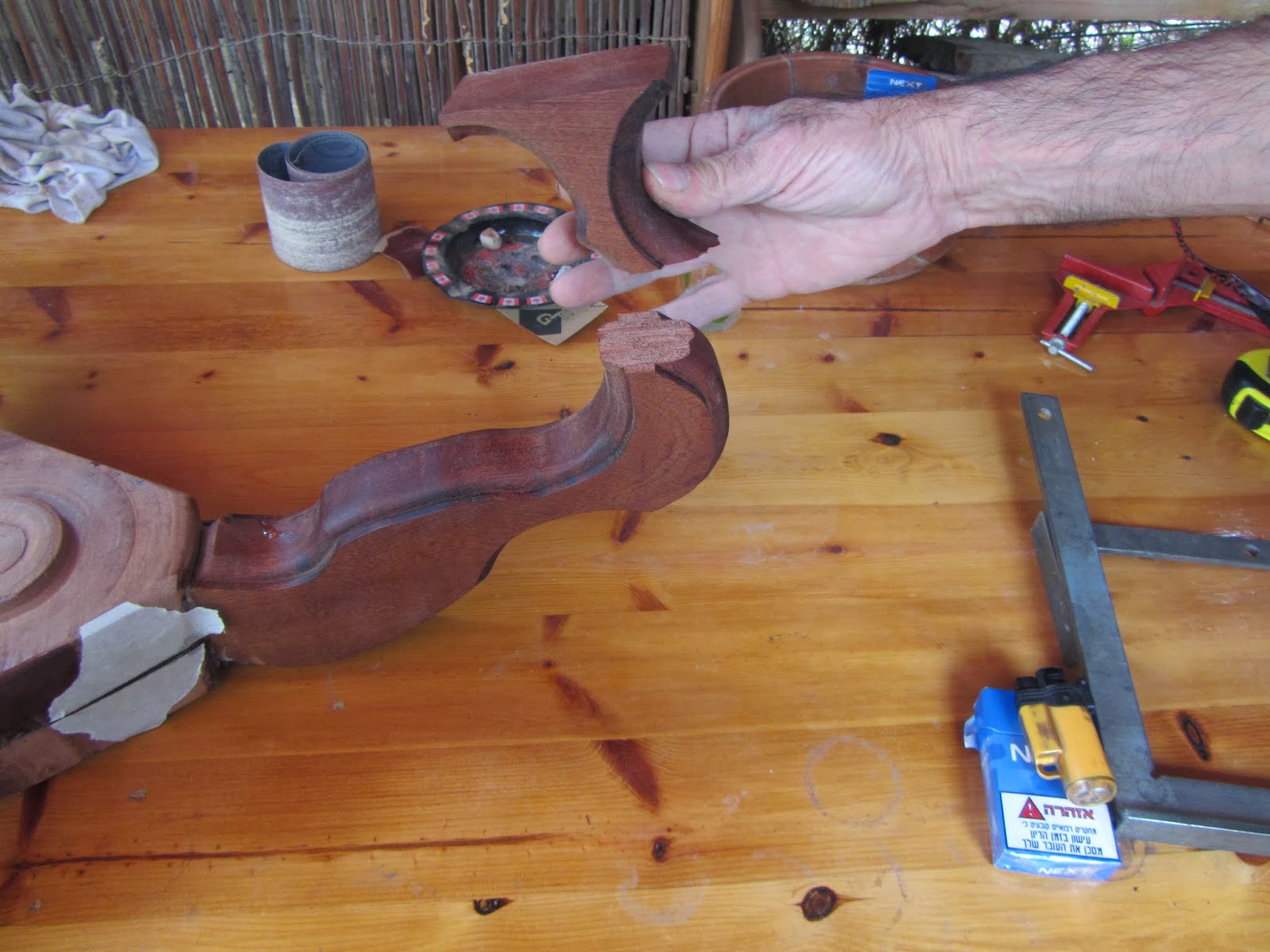

הרגליים והבסיס בהתאמות קטנות |

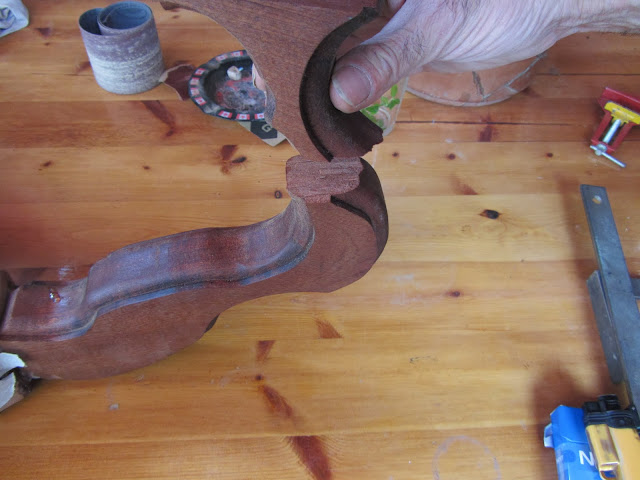

מתקרבים...עוד קצת במפסלת... |
קרוב קרוב.. |

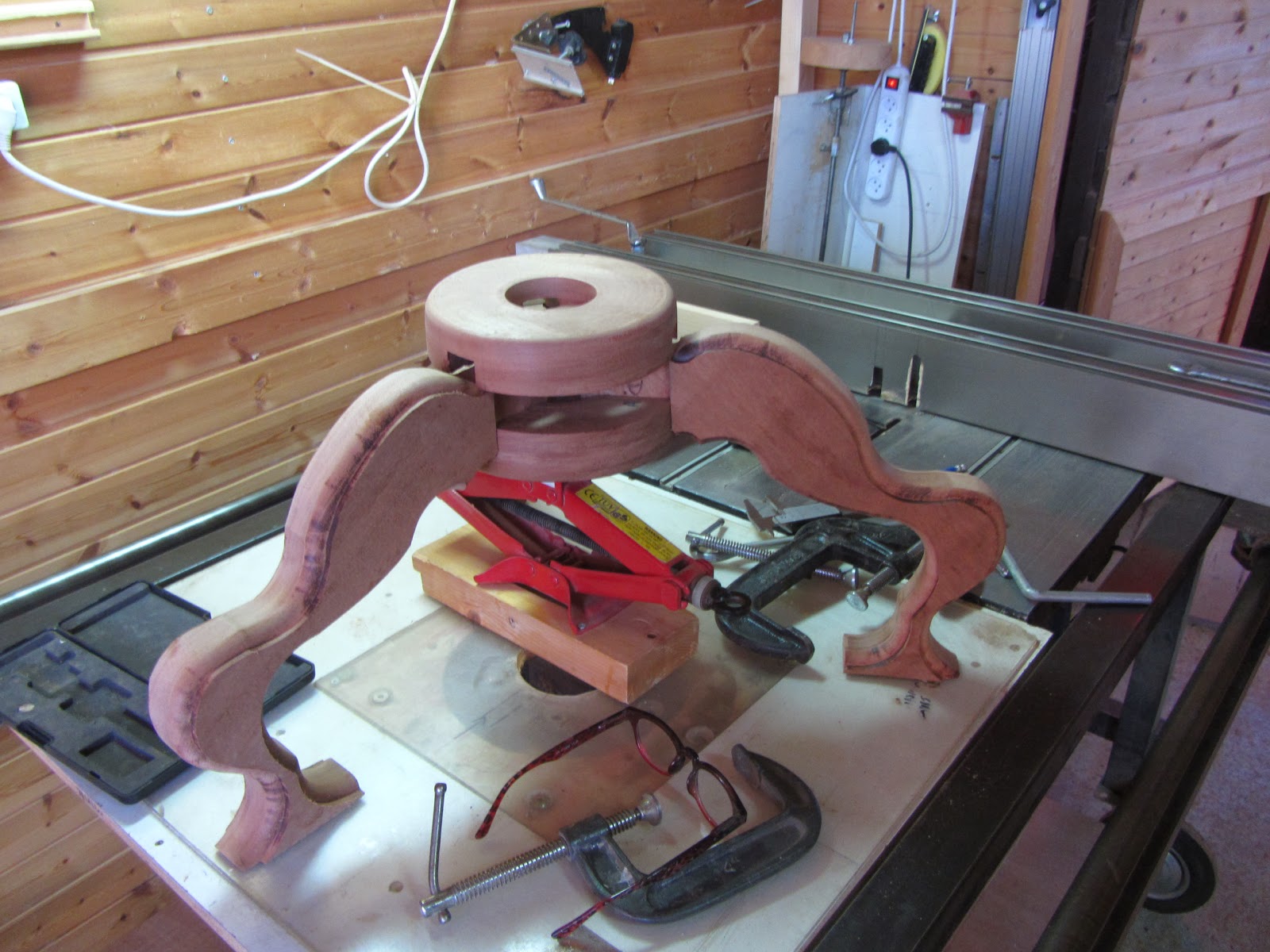

הדבקת הבסיס החדש לרגליים החדשות |
עוד מבט |
הכל יחד |
מודבק |
צריך להכין על המחרטה כפתור הצמדה לבסיס |
מוכן..... |
הרכבת כפתור הצמדה בסיס |
מורכב |
הדבקת המקראה תוך פילוס על שולחן פילוס |
שולחן הפילוס מצוייד בברגי כוונון וניתן לפלס אותו לפני שמציבים עליו משהו הדורש פילוס |
לא רע... |
היום עבדנו על צביעת לכה ראשונית את הבסיס החדש והכנו עמוד חדש קצר מקודמו כדי שגוב התווים מהקרקע יהיה 70 ס"מ - לא יותר.
ישן מול חדש - שנאמר: "ישן מפני חדש תוציאו" |

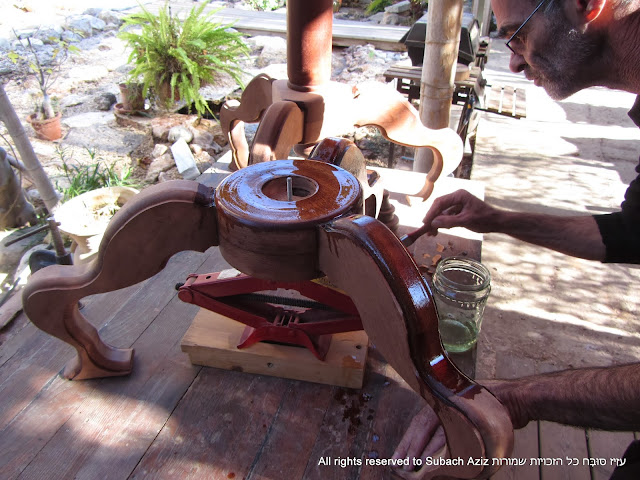

הבסיס החדש מקבל יד ראשונה של לכה פוליאוריטנית דו רכיבית מדוללת |
שימו לב למגבה הרכב המשמש כאן תומך הרכבה |
וצובעים... |
כרסום תעלת בעמוד המרכזי החדש |
גילוף התעלה לאחר כירסום בעזרת הראוטר |
ישן מול חדש |
עוד מבט... |
רגע לפני סיום
היום עשינו יש שלישית לכה והעמוד גמור. מר לכיש יכול לבוא מחר לקחת את העמוד. נקווה שיהיה מרוצה...
תמונות:
31-12-13
זהו, סיימנו. אם ד לכיש מעוניין בעמוד התווים הוא מוזמן לבוא לקחת...
