היום בסדנה מיקרוסקופ נירנברג 30-3-21 Nuremberg-type microscopes

היום עבדנו על האובייקטיב של מיקרוסקופ נירנברג. כבר ביצענו אותו בעבר אבל חשנו בצורך במקצה שיפורים.

הספקנו לחרוט את האובביקטיב, לייצר את התבריג (1/2 אינץ') שהוא צינור שקוטרו הפנימי 7 מ"מ עם מדרגה 9 מ"מ עבור העדשה.

קצת תמונות וסרטונים:

הכנת האובייקטיב :

1. העלאת גליל עץ על התופסנית וקידוח במקדח קונוס 24 מ"מ.

2. קידוח 13 מ"מ לאורך כל הגליל.

3. חריטת תותב 32 מ"מ והתאמתו

4. חריטת הקונוס




לחרוט את האובייקטיב בהתאמה לצינור 2




האובייקטיב וצינור 2 לפני ניתוק/גדיוע האובייקטיב מהגוש

5. שיוף פנים חוץ בנייר 40, 80, 180, 400

6. בדיקת התאמות

7. ניתוק/גידוע מהגוש

8. הכנת תבריג 1/2 עם קדח 7 מ"מ ומדרגה 9

9. חיתוך/גידוע הצינור בעל התבריג (1.2 אינץ')

10. הדבקת הצינור לתוך האובייקטיב. הצינור יקבל עדשה ומכסה תואם בהמשך

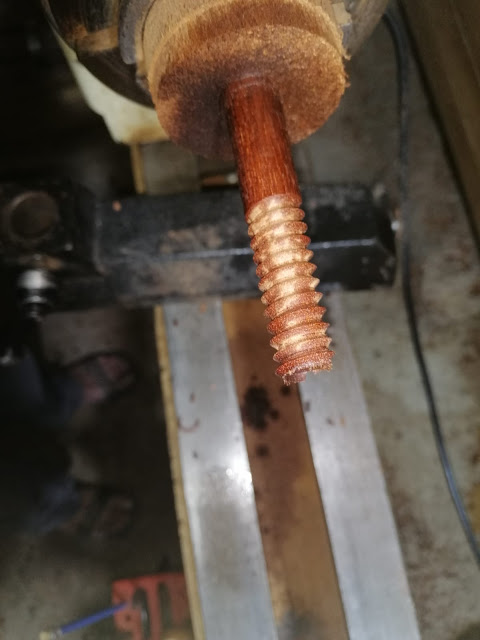

להלן שלבי הכנת התבריג והצינור שיורכבו בסוף על האובייקטיב ויקבלו מכסה. כל ההברגות כאן 1/2 אינץ"
